XV24-AX0-AAJ1
NVIDIA MGX™ サーバー - Intel® Xeon® 6900シリーズ・プロセッサー - 2U デュアルプロセッサー、PCIe Gen5対応GPU×4
2U Xeon6 6900PXeon6 6900E
- 最大4基のデュアルスロットGen5 GPUに対応
- - 2ウェイNVLinkブリッジ搭載のNVIDIA H200 NVL PCIe GPU × 4基
- - NVIDIA RTX PRO™ 6000 Blackwell Server Edition × 4基
- NVIDIA MGX™ モジュラーサーバー設計
- デュアル Intel® Xeon® 6900シリーズ・プロセッサー
- 12チャネル DDR5 RDIMM / MRDIMM、24 x DIMM
- Intel® X550-AT2 経由の 10 Gb/s LAN ポート x 2
- 2.5インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ x 6
- M.2 PCIe Gen5 x2 x 2
- GPU用 FHFL PCIe Gen5 x16 x 4
- NVIDIA ConnectX®-7 NIC用 FHFL PCIe Gen5 x16 ×2
- NVIDIA® BlueField®-3 DPU用 FHFL PCIe Gen5 x16 ×1
- 3+1基構成 2000 W 80 PLUS Titanium 冗長電源
製品仕様
| Dimensions (WxHxD, mm) | 2U 438 x 87 x 900 |
|---|---|
| Motherboard | MAX4-MG0 |
| CPU | Intel® Xeon® 6 Processors – Intel® Xeon® 6900-Series Processors Dual processor, TDP up to 500 W [注] CPUが1基のみ搭載されている場合、一部のPCIe機能やメモリ機能が利用できないことがあります。 |
| Socket | 2 x LGA 7529 Socket BR |
| Chipset | System on Chip |
| Memory | 24 x DIMM slots Support DDR5 RDIMM/MRDIMM [1] 12-Channel memory per processor RDIMM: Up to 6400 MT/s MRDIMM: Up to 8800 MT/s [1] MRDIMMは、Pコアを搭載した特定のIntel® Xeon® 6プロセッサでのみサポートされています。 |
| LAN | Rear (I/O board): 2 x 10 Gb/s LAN (1 x Intel® X550-AT2) – Support NCSI function 1 x 10/100/1000 Mb/s Management LAN |
| Video | Integrated in ASPEED® AST2600 – 1 x Mini-DP |
| Storage | Front hot-swap: 6 x 2.5″ Gen5 NVMe/SATA/SAS-4 [1] – (4 x NVMe from CPU_0, 2 x NVMe from CPU_1) Internal M.2 (I/O board): 2 x M.2 (2280/22110), PCIe Gen5 x2, from CPU_0 [1] SATAおよびSASドライブをサポートするには、ストレージカードが必要です |
| PCIe Expansion Slots | 2 x FHFL x16 (Gen5 x16), from CPU_0, for GPUs 2 x FHFL x16 (Gen5 x16), from CPU_1, for GPUs 1 x FHFL x16 (Gen5 x16), from CPU_0, for DPUs 1 x FHFL x16 (Gen5 x16), from CPU_0, for NICs 1 x FHFL x16 (Gen5 x16), from CPU_1, for NICs [注] システムは、周囲温度25°Cの環境下で、2つの2GPUセット（各セットに2ウェイNVLinkブリッジを搭載）として構成された4基のNVIDIA H200 NVL PCIe GPUに対応しています。詳細については、弊社営業担当までお問い合わせください。 [注] 本システムは、周囲温度25°Cの環境下で、RTX PRO™ 6000 Blackwell Server Edition GPUを4基サポートします。 [注] 本システムは、同一モデルのGPUでのみ検証済みです。 |

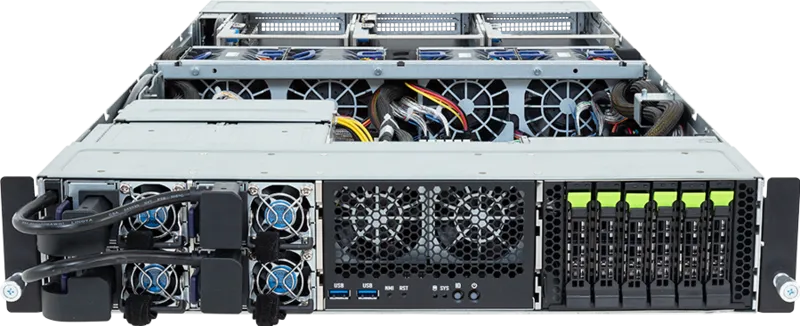

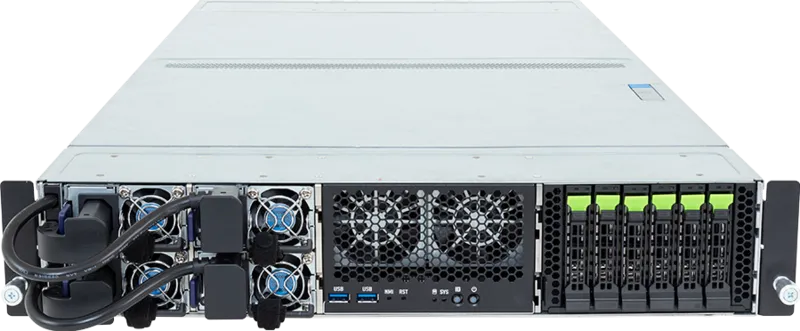

| Front I/O | 2 x USB 3.2 Gen1 ports (Type-A) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x Storage activity LED 1 x System status LED |

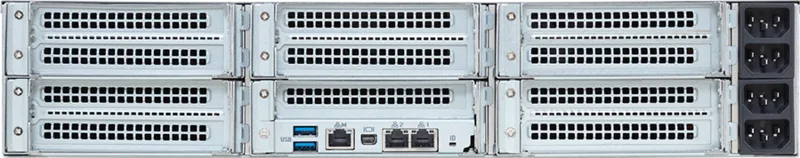

| Rear I/O | I/O board: 2 x USB 3.2 Gen1 ports (Type-A) 1 x Mini-DP 2 x RJ45 ports 1 x MLAN port 1 x ID LED |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM 2.0 kit: CTM012 1 x PRoT connector (only enabled on RoT SKU) |
| Power Supply[#1] | 3+1 2000 W 80 PLUS Titanium redundant power supplies AC Input: DC Input: (Only for China) DC Output: |
| OS Certifications | Red Hat Enterprise Linux 10.0 or later |
| System Fans | 4 x 80x80x80mm |
| Operating Properties | Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) |
| Packaging Dimensions | 1178 x 730 x 387 mm |
| Packaging Content | 1 x XV24-AX0-AAJ1 2 x CPU heatsinks 1 x Mini-DP to D-Sub cable 2 x GPU power cables (16-pin, 620mm) 2 x GPU power cables (16-pin, 750mm) 2 x Carriers 1 x 3-Section Rail kit |
| Part Numbers | – Barebone package: 6NXV24AX0DR000AAJ1* – Motherboard: 9MAX4MG0UR-000* – 3-Section Rail kit: 25HB2-T76100-K0R – Front panel board – CFP1010: 9CFP1010NR-00* – Backplane board – CBPX060: 9CBPX060NR-00* Optional parts: - Chassis intrusion switch: 25HA1-R28390-U1R – Cable Management Arm: 25HB2-2AA700-K0R |
[#1] サーバーパッケージには電源コードは含まれておりません。お客様ご自身で、オプションのアクセサリーから適切な電源コードをお選びいただくか、カスタマイズについては営業担当までお問い合わせください。
