製品情報

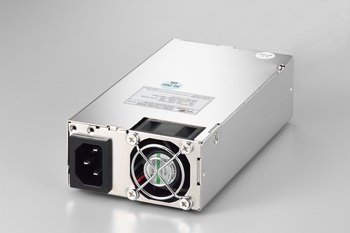

P1S-5180V(180W)

製品種別 電源 (Zippy)
電源の種類 Mini 1U Single
製品説明

製品仕様

wattage 180W
solution Server ,Workstation ,Storage System
dimension_mm 150x81.5x40.3
dimension_inch 5.91x3.21x1.59
input_spec VOLTAGE: 90~264VAC FULL RANGE FREQUENCY: 47~63HZ INPUT CURRENT:2.5A/1A AT ANY LOW/HIGH RANGE INPUT VOLTAGE INRUSH CURRENT:35A MAX. FOR 115 VAC / 70A MAX. FOR 230 VAC
dc_output Output VoltageOutput Current Min.Output Current Max.Regulation LoadRegulation LineOutput Ripple & Noise Max.[P-P]+5V014±5%±1%50mV+12V0.314±5%±1% 120mV -12V00.3±10%±1%120mV+3.3V012±5%±1%50mV+5VSB02.5±5%±1%50mV-5V*00.3±5%±1%100mV
* -5V IS OPTION AND WE DID NOT PUT -5V IN OUR STANDARD MODEL
* +5V AND +3.3V TOTAL OUTPUT MAX: 70W
* +5V, +3.3V, +12V, -12V TOTAL OUTPUT MAX: 168W
* TOTAL POWER: 180W


features * TEMPERATURE RANGE:OPERATING 0℃~50℃, STORAGE -20~80℃
* HOLD UP TIME:34mS MINIMUM AT 115V FULL LOAD
* DIELECTRIC WITHSTAND:INPUT/OUTPUT 1800 VAC FOR 1 SECOND INPUT TO FRAME GROUND 1800 VAC FOR 1 SECOND
* EFFICIENCY:78~82% AT 230Vin AND LOAD CONDITION: 12V/9.92A; 5V/6.33A; 3.3V/5.43A; -12V/0.21V; 5VSB/1.77A
* POWER GOOD SIGNAL:ON DELAY 100mS TO 550mS,OFF DELAY 1mS
* OVER POWER PROTECTION:110~170% MAX
* OVER VOLTAGE PROTECTION: +3.3V→3.6~4.3V, +5V→5.6~6.5V, +12V→13.2~15V
* SHORT CIRCUIT PROTECTION: +5V, +3.3V, +12V, -12V; AUTO-RECOVERED: +5VSB
* SAFETY : TO MEET UL, CUL, TUV, CCC
* REMOTE ON/OFF CONTROL
THE POWER SUPPLY SHALL ACCEPT A LOGIC OPEN COLLECTOR LEVEL WHICH WILL DISABLE/ENABLE ALL THE OUTPUT VOLTAGE (EXCLUDE +5V STAND BY).
AS LOGIC LEVEL IS LOW,OUTPUTS VOLTAGE WERE ENABLE, AS LOGIC LEVEL IS HIGH,OUTPUTS VOLTAGE WERE DISABLE.
* MEET IEC-1000-3-2 CLASS D


*THE POWER-SUPPLY IS FOR CHASSIS-ASSEMBLY ONLY AND IS NOT ALLOWED TO BE OPERATED AS STAND-ALONE COMPONENT. FINAL ASSEMBLY HAS TO COMPLY WITH CORRESPONDING EMC- AND SAFETY-REGULATIONS.
pdf CB:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CB/P1S-5xxxV,P1S-3xxxV-R%20CB.pdf FCC:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/FCC/P1S-5180V%20FCC.pdf TUV:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/TUV/P1S-5xxxV,P1S-3xxxV-R%20TUV%20EN60950-1-2006.pdf MTBF(RoHS):http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/MTBF/P1S-5180V(RoHS).pdf CCC:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CCC/P1S-5xxxV,P1S-3xxxV-R%20CCC.pdf CE:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CE/P1S-5180V%20(+Radiation).pdf
