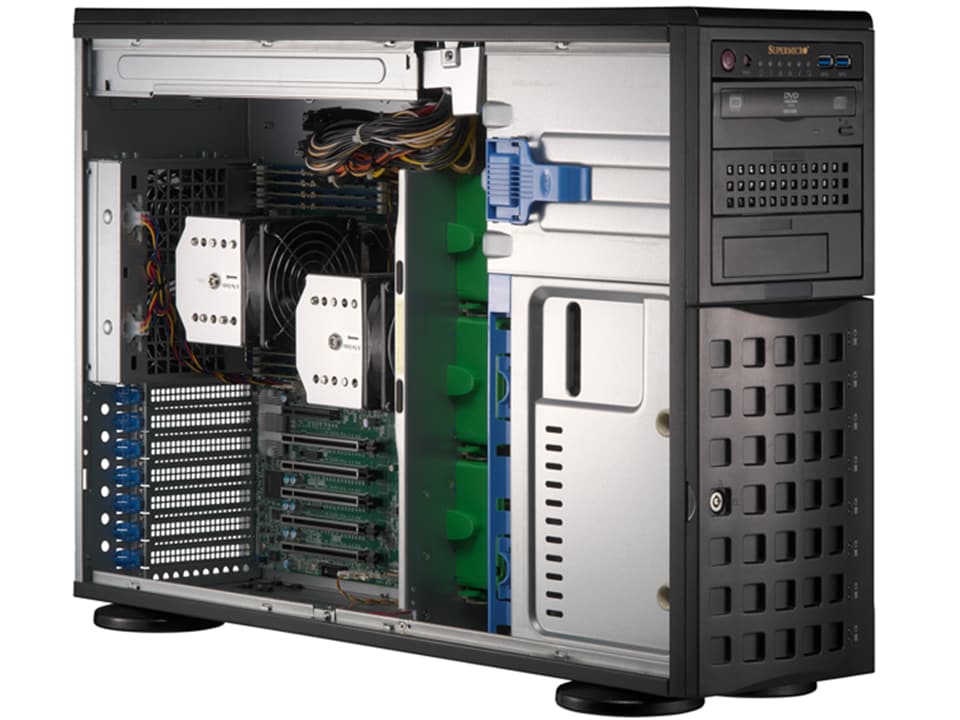

SYS-741A-T
| 製品種別 | サーバ |
|---|---|
| CPUソケット数 | 2 |
| CPU | |
| 筐体サイズ | 4U/タワー |
| 最大GPU数 | 2 |
| 電源仕様 | |
| 用途/特長 | |
| 製品説明 | 主要な用途
仮想化、高性能計算、VDI、AI推論と機械学習、CDN最適化、CAD、マルチメディア/デジタルコンテンツ作成、アニメーションとモデリング、3Dレンダリング
主要な機能
デュアル5世代/4世代Intel® Xeon®スケーラブルプロセッサ（最大350W、空冷対応）
CXL対応
16基のDIMMスロット：最大4TBのRDIMM DDR5 ECC（5600MT/s）対応
最大2基のダブルワイドPCIe GPUアクセラレーターカード対応
5基のPCIe 5.0 x16 FHFLスロット + 1基のPCIe 5.0 x8 FHHLスロット
NVIDIA RTX PRO™ 6000 Blackwell Max-Q ワークステーションエディション対応
2x PCIe5.0 M.2 2280/22110
デフォルト：8x ホットスワップ対応フロント 3.5/2.5インチ NVMe/SATA/24G SAS4 ドライブベイ（24G SAS4 対応にはオプションの追加カードが必要です）
オプション: 最大16x ホットスワップ対応フロント3.5インチ/2.5インチ NVMe/SATA/24G SAS4ドライブベイ（8x U.2ドライブ対応のオプション2.5インチモバイルケージと8x NVMeサポートにはオプションの追加カードが必要です）
2x 10GbE LAN（最初のLANポートでBMC共有LANサポート）
オンボード トラステッド プラットフォーム モジュール (TPM) 2.0
2x 1200W レッドンド (1 + 1) タイタニウム レベル (96%) 電源ユニット |
第4世代 Intel Xeon Scalable プロセッサーについて
Supermicroについて
製品仕様
| Product SKUs | SuperWorkstation SYS-741A-T |
|---|---|
| マザーボード | Super X13DAI-T |
| Processor | CPU | Dual Socket E (LGA-4677) 5th Gen Intel® Xeon® / 4th Gen Intel® Xeon® Scalable processors |
| Core Count | Up to 64C/128T; Up to 320MB Cache per CPU |
| Note | Supports up to 350W TDP CPUs (Air Cooled) |
| GPU | Max GPU Count | Up to 2 double-width GPUs |
| Supported GPU | NVIDIA PCIe: NVIDIA RTX PRO™ 6000 Blackwell Max-Q Workstation Edition, T400, RTX A5500, T1000, RTX A6000, RTX A5000, RTX A4500, RTX A4000, RTX A2000, RTX 6000 Ada Generation View GPU Options |
| CPU-GPU Interconnect | PCIe 5.0 x16 CPU-to-GPU Interconnect |
| GPU-GPU Interconnect | PCIe |
| System Memory | Memory | Slot Count: 16 DIMM slots Max Memory (1DPC): Up to 2TB 5600MT/s ECC DDR5 RDIMM View Memory Options |
| Memory Voltage | 1.1V |
| On-Board Devices | SATA | SATA (6Gbps) ; RAID 0/1/5/10 support |
| Chipset | Intel® C741 |
| Network Connectivity | 2 RJ45 10GbE View AOC Options |
| Input / Output | LAN | 2 RJ45 10 GbE LAN ports (IPMI shared on LAN port 1) |
| USB | 2 USB 3.2 Gen1 Type-A ports(front) 4 USB 3.0 Type-A ports(Rear) |
| Video | 1 VGA port |
| DOM | 2 SATA DOM (Disk on Module) ports |
| Audio | 7.1 HD Audio Line Out Mic in |
| BIOS | BIOS Type | AMI 32MB SPI FLASH ROM |
| マネージメント | Software | SuperCloud Composer® Supermicro Server Manager (SSM) Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) New! |
| Power configurations | ACPI/APM Power Management |
| Security | Hardware | Trusted Platform Module (TPM) 2.0 Silicon Root of Trust (RoT) - NIST 800-193 Compliant |
| Features | Cryptographically Signed Firmware Secure Boot Secure Firmware Updates Automatic Firmware Recovery Supply Chain Security: Remote Attestation Runtime BMC Protections System Lockdown |
| システム監視機能 | Temperature | Monitoring for CPU and chassis environment Thermal Control for fan connectors |
| FAN | Status monitor for speed control Pulse Width Modulated (PWM) fan connectors |
| CPU | Monitors for CPU Cores, Chipset Voltages, Memory. |
| シャーシ | Form Factor | 4U Tower Rackmount |
| Model | CSE-745BTS-R1K23BP3 |
| 外形寸法・重量 | Height | 17.8" (452 mm) |
| Width | 7" (178 mm) |
| Depth | 25.5" (647 mm) |
| Package | 24.6" (H) x 14" (W) x 31.3" (D) |
| Weight | Gross Weight: 62 lbs (28.12 kg) Net Weight: 59 lbs (26.76 kg) |
| Available Color | black |
| フロントパネル | LED | HDD activity LED Network activity LEDs Power status LED |
| Buttons | Power On/Off button Reset button |
| Expansion Slots | PCI-Express (PCIe) Configuration | Default5 PCIe 5.0 x16 FHFL slots 1 PCIe 5.0 x8 FHHL slot View AOC Options |
| M.2 | 2 M.2 PCIe 5.0 x4 slots (M-key 2280/22110) |
| Drive Bays / Storage | Drive Bays Configuration | Default: Total 8 bays8 front fixed 3.5"/2.5" NVMe/SAS*/SATA drive bays Option A: Total 16 bays8 front fixed 3.5"/2.5" SAS/SATA drive bays 8 front fixed 2.5" NVMe/SAS/SATA drive bays (*SAS support may require additional storage controller and/or cables, please see the optional parts list for details) View Drive Options |
| M.2 | 2 M.2 NVMe slots (M-key 2280/22110) View M.2 Options |
| Peripheral Bays | 1 DVD bay |
| 冷却機構 | Fans | 5x 8cm heavy duty fans with optimal fan speed control |
| 電源 | 2x 1200W2x 1200W Redundant (1 + 1) Titanium Level (96%) power suppliesDimension (WxHxL)76 x 40 x 336 mmInput1000W: 100-127Vac 1000W: 100-127Vac / 50-60Hz 1200W: 200-240Vac 1200W: 200-240Vac / 50-60Hz 1200W: 200-240Vdc / 50-60Hz (for CCC only)+12VMax: 83A / Min: 0A (100Vac-127Vac)Max: 100A / Min: 0A (200Vac-240Vac)5V SBMax: 4A / Min: 0A Output TypeBackplanes (gold finger) |
| 動作環境 | Environmental Spec. | Operating Temperature: 10°C to 35°C (50°F to 95°F) Non-operating Temperature: -40°C to 60°C (-40°F to 140°F) Operating Relative Humidity: 8% to 90% (non-condensing) Non-operating Relative Humidity: 5% to 95% (non-condensing) |
パーツ仕様
| オプションパーツリスト | |||
|---|---|---|---|
| 型番 | 数量 | 内容 | |
| DVD-RW Drive | DVM-LITE-DVDRW24-HBT1 | - | BLACK LITE-ON 5.25" HH 24X DVD-RW SATA DRIVE |
| Gen4 8-ports SAS Raid controller kit | AOC-S3908L-H8IR-16DD-O | - | 8 int 12Gb/s ports, x8 Gen4, ROC - LP, 16 HDD w/ exp,RoHS |
| M.2 RAID 0/1 Carrier | AOC-SLG4-2H8M2-P | 1 |
2x Hybrid Gen 4 NVMe/SATA M.2 RAID 0/1 Carrier |
| Management Software | SFT-DCMS-SINGLE | - | Supermicro System Managment Software Suite - 1 per node |
| Mobile Rack | CSE-M28SACB | - | SAS3/SATA3 Mobile Rack for 8x 2.5" HDD |
| NVMe cable | CBL-MCIO-1245U2Y-E | - | MCIO x8 to 2x SFF-8639/U.2+Pwr,45cm,G5,RoHS |
| OOB License | SFT-OOB-LIC | - | License for out of band management |
| SAS cable | CBL-SAST-1264-100 | - | Slimline x8 (STR) to 2x MiniSAS HD x4,65CM,100 OHM,RoHS |
| SATA Cable | CBL-SAST-0624 | - | 70cm SATA Cable (1pc required for DVD Drive) |
| SATA Power adapter | CBL-0082L | - | Y SPLIT SATA POWER ADAPTER (1pc required for DVD Drive) |
| SuperCap kit for AOC-S3908L-H8IR-16DD | BTR-CVPM05 | - | Broadcom 05-50039-00 CacheVault w/ 24" Remote Extender |
