サーバー NEW

SYS-542AW-TR

8つのホットスワップ対応NVMe/SAS/SATAドライブベイとPCIe 5.0を搭載した4U UPラックマウント型ワークステーション

タワー Xeon600 4GPU GPUサーバーワークステーション

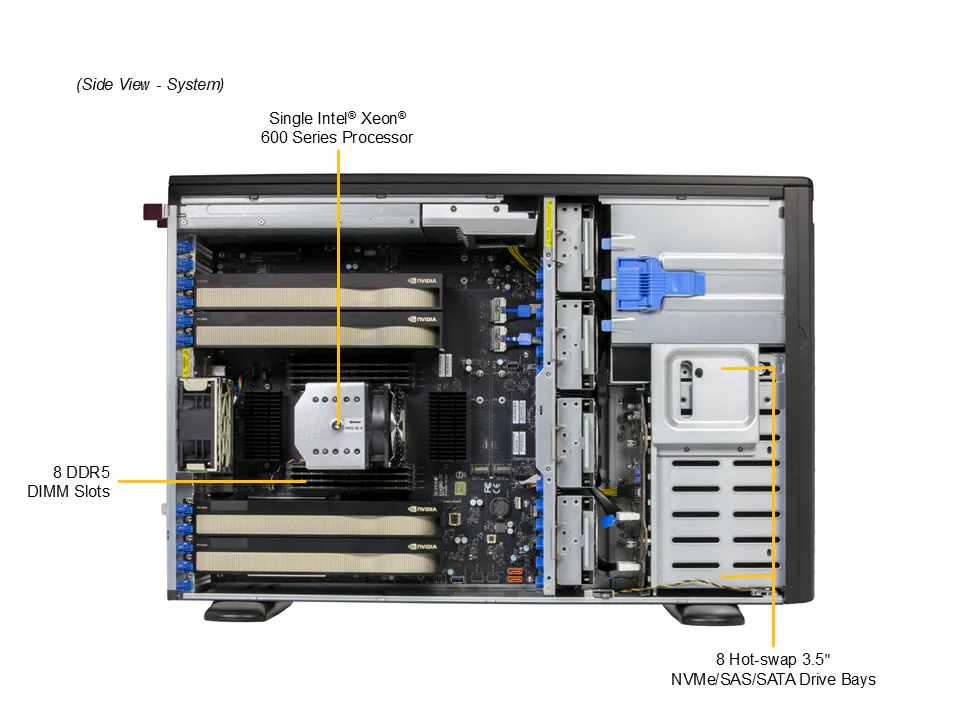

Intel® Xeon® 600シリーズプロセッサ 1基（LGA 4710-2/Socket E2）、最大86コア／TDP 350W
DDR5 ECC レジスタード RDIMM／3DS RDIMM 8枚、DDR5-6400MT/s、合計最大2TB

主な仕様

データシート

製品仕様

Product SKUs
SYS-542AW-TR

Motherboard
スーパーX14SRG-TF

Processor
CPU	Single E2 (LGA 4710-2) Intel® Xeon® 600 Processor for Workstation
Core Count	Up to 86C/172T; Up to 336MB Cache
Note	Supports up to 350W TDP CPUs (Air Cooled)

GPU
Max GPU Count	Up to 2 triple-width or 4 double-width GPUs
Supported GPU	NVIDIA PCIe: NVIDIA RTX PRO™ 4000 Blackwell, NVIDIA RTX PRO™ 5000 Blackwell, NVIDIA RTX PRO™ 6000 Blackwell Max-Q Workstation Edition, NVIDIA RTX PRO™ 6000 Blackwell Workstation Edition GPUオプションを表示
CPU-GPU Interconnect	PCIe 5.0 x16 CPU-to-GPU Interconnect

System Memory
Memory	Slot Count: 8 DIMM slots Max Memory (1DPC): Up to 2TB 6400MT/s ECC DDR5 RDIMM ビューメモリーオプション
Memory Voltage	1.1V

On-Board Devices
SATA	SATA (6Gbps) via Intel® W890; RAID 0/1/5/10 support(Intel® VROC RAID key required)
Chipset	intel® W890
Network Connectivity	2 RJ45 10GbE with Intel® E610 1 RJ45 1GbE with Intel® I219-LM 1 RJ45 1GbE with ASPEED AST2600 AOCオプションを表示

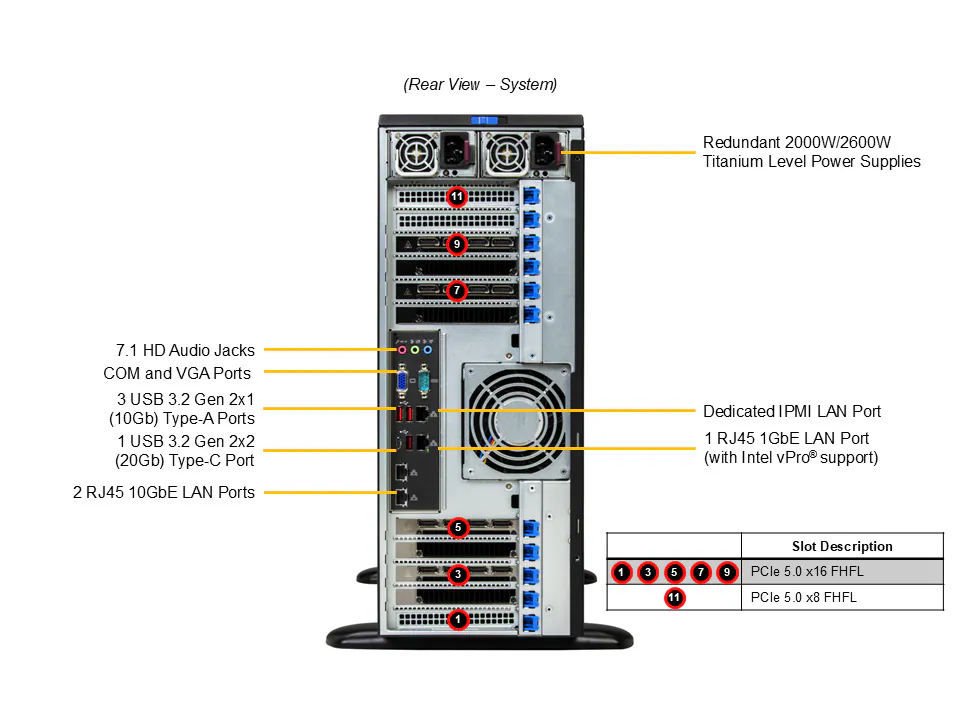

Input / Output
LAN	1 RJ45 1 GbE Dedicated BMC LAN port (ASPEED AST2600) 1 RJ45 1 GbE LAN port (Intel® I219-LM) 2 RJ45 10 GbE LAN ports (Intel® E610)

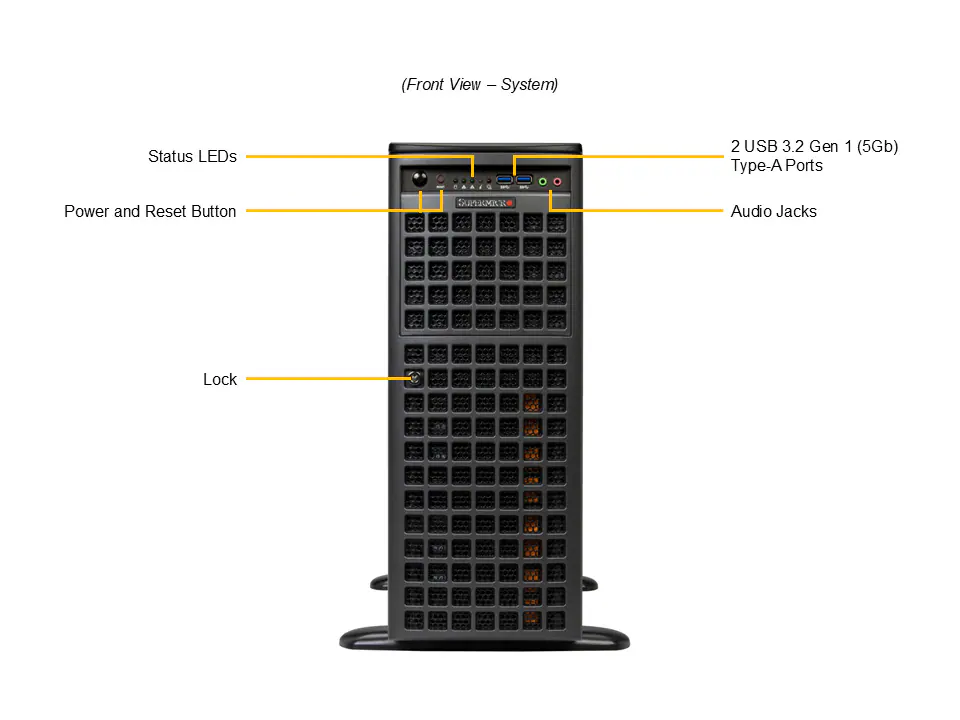

USB	2 USB 3.2 Gen1 Type-A ports(front) 3 USB 3.2 Gen2 Type-A ports(Rear) 1 USB 3.2 Gen2x2 Type-C port(Rear)
Video	1 VGA port(Rear)
Serial	1 COM port(rear)
Audio	7.1 HD Audio
TPM	1 TPM Onboard TPM & TPM Header

System BIOS
BIOS Type	AMI 64MB SPI Flash EEPROM

Management
Software	SuperCloud Composer® ( SCC ） Supermicro Server Manager（SSM） Supermicro Update Manager（SUM） Super Diagnostics Offline（SDO） Supermicro Thin-Agent Service（TAS） SuperServer オートメーションアシスタント（ SAA ）新しい！
Power configurations	Power button override mechanism Power-on mode control for AC power loss recovery ACPI 6.5 Power Management

Security
Hardware	Trusted Platform Module (TPM) 2.0
Features	Cryptographically Signed Firmware Secure Boot Secure Firmware Updates Automatic Firmware Recovery Supply Chain Security: Remote Attestation Runtime BMC Protections System Lockdown

PC Health Monitoring
Fan	Fans with tachometer monitoring Pulse Width Modulated (PWM) fan connectors Status monitor for speed control
Temperature	Monitoring for CPU and chassis environment Thermal Control for fan connectors
Voltage	System temperature, Memory temperature, CPU temperature, 3.3V standby, +5V standby, +5V, +3.3V, +12V, CPU thermal trip support

Certifications
Operating Systems	RHEL 10.2 OS互換性および認証マトリックスをすべて表示する

Chassis
Form Factor	4U Rackmount
Model	CSE-749TS-R000NBP

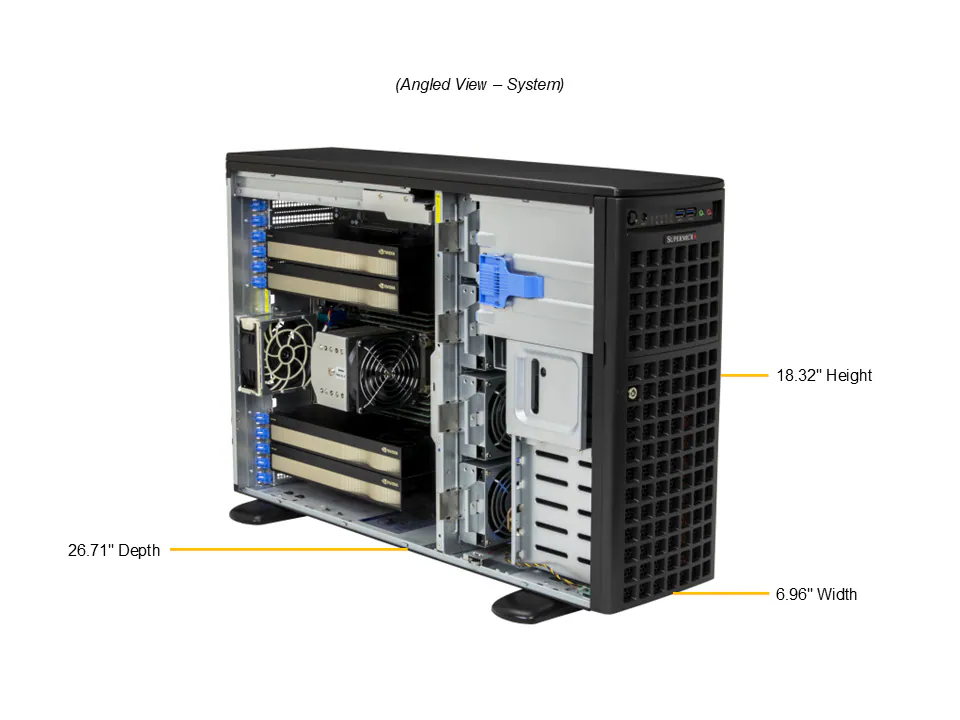

Dimensions and Weight
Height	18.32″ (465.4 mm)
Width	6.96″ (177 mm)
Depth	26.71″ (678.5 mm)
Package	12.59″ (H) x 26.85″ (W) x 37.95″ (D)
Weight	Gross Weight: 62 lbs (28.1 kg) Net Weight: 46 lbs (20.9 kg)
Available Color	Black

Expansion Slots
PCI-Express (PCIe) Configuration	Default 5 PCIe 5.0 x16 FHFL slots 1 PCIe 5.0 x8 FHFL slot AOCオプションを表示

Drive Bays / Storage
Drive Bays Configuration	Default: Total 8 bays 8 front hot-swap 3.5″ NVMe/SAS/SATA drive bays Option A: Total 8 bays 8 front hot-swap 2.5″ NVMe/SAS/SATA drive bays (*SAS support may require additional storage controller and/or cables, please see the optional parts list for details) ドライブオプションを表示
M.2	2 M.2 PCIe 4.0 x4 NVMe slots (M-key 22110(default)/2280) 2 M.2 PCIe 5.0 x4 NVMe slots (M-key 22110(default)/2280) M.2オプションを表示
Peripheral Bays	3 5.25″ peripheral bays

System Cooling
Fans	Up to 5 heavy duty fans with optimal fan speed control
Air Shroud	1 Air Shroud

Power Supply

2x 2000W Redundant (1 + 1) Titanium Level (96%) power supplies

Dimension (WxHxL)	73.5 x 40 x 265 mm
Input	1000W: 100-127Vac / 50-60Hz 1800W: 200-220Vac / 50-60Hz 1980W: 220-230Vac / 50-60Hz 2000W: 230-240Vac / 50-60Hz 2000W: 220-240Vac / 50-60Hz (for UL only) 2000W: 230-240Vdc / 50-60Hz (for CQC only) 2700W: 200-240Vac
+12V	Max: 83A / Min: 0A (100Vac-127Vac) Max: 150A / Min: 0A (200Vac-220Vac) Max: 165A / Min: 0A (220Vac-230Vac) Max: 166A / Min: 0A (230Vac-240Vac) Max: 225A / Min: 0A (200Vac-240Vac)
12V SB	Max: 3.5A / Min: 0A
Output Type	Backplanes (gold finger)

Operating Environment
RoHS	RoHS Compliant
Environmental Spec.	Operating Temperature: 10°C to 35°C (50°F to 95°F) Non-operating Temperature: -30°C to 60°C (-22°F to 140°F) Operating Relative Humidity: 8% to 80% (non-condensing) Non-operating Relative Humidity: 8% to 90% (non-condensing)
