サーバー NEW
SSG-522B-ACR12L
2U UP フロントローディング型ストレージサーバー12基の直接接続ホットスワップ対応3.5インチSAS/SATA/NVMeベイ（SAS HBA搭載）PCIe 5.0対応
2U Xeon6 6500PXeon6 6700PXeon6 6700E リダンダント電源 ストレージサーバー
- フロントおよびリアドライブベイ両方にBroadcom® SAS3816搭載HBA
- 最大350W TDPのIntel® Xeon® 6700/6500シリーズプロセッサ1基
- 8つのDIMMスロット（1DPC）に最大2TBのDDR5-6400MT/s ECC登録メモリ
- オンボード10GbEポート×2（Intel® X550経由）、BMC用1GbEポート×1（Aspeed AST2600経由）
- PCIeスロット合計6基：PCIe 5.0 x8×3 + PCIe 5.0 x16×3 *
- * スロット1はシステム標準コントローラで占有

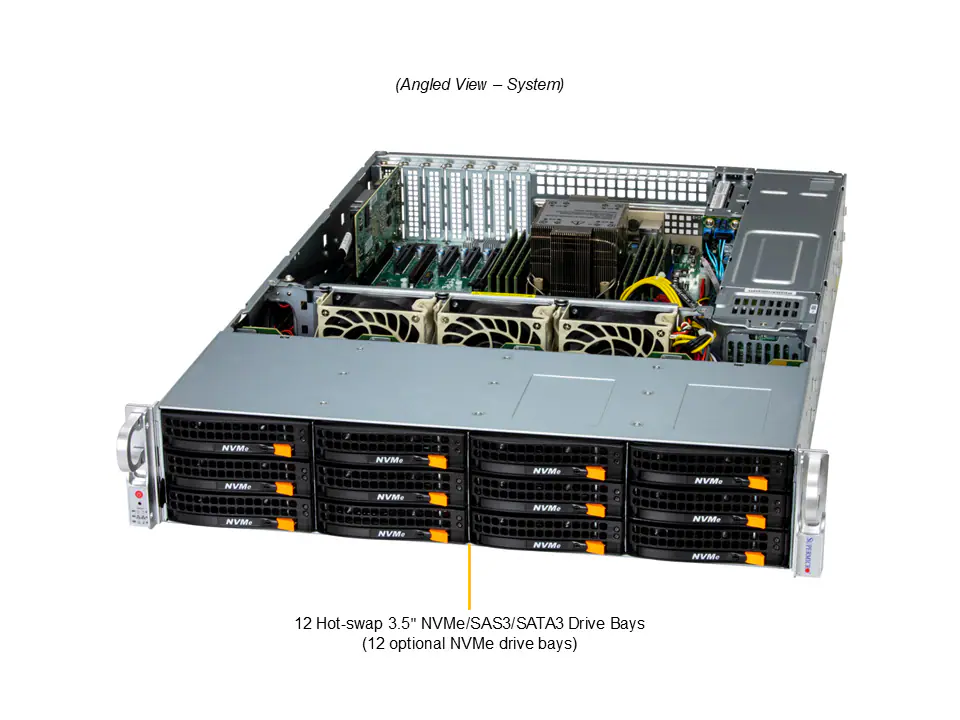

- 2U 全ハイブリッド ホットスワップ対応 NVMe/SAS3/SATA3 フロント(3.5インチ x 12) および リア(2.5インチ x 2) ドライブベイ *
- * システム全体で最大12個のNVMeポート
- 1200W 冗長化 チタニウムレベル(96%) ホットプラグ電源ユニット
オンサイトサポート
対応製品
製品仕様
| Product SKUs | |
|---|---|
| SuperServer SSG-522B-ACR12L | |
| Motherboard | |
| Super X14SBI-TF | |
| Processor | |
| CPU | Single Socket E2 (LGA-4710) Intel® Xeon® 6700/6500 series processors with P-cores or 6700 series processors with E-cores |
| Core Count | P-cores: Up to 86C/172T; Up to 336MB Cache E-cores: Up to 144C/144T; Up to 108MB Cache |
| Note | Supports up to 350W TDP CPUs (Air Cooled) |
| System Memory | |
| Memory | Slot Count: 8 DIMM slots/8 Channels Max Memory (1DPC): Up to 2TB 6400MT/s ECC DDR5 RDIMM View Memory Options |
| Memory Voltage | 1.1V |
| On-Board Devices | |
| SATA | 4 x SlimSAS |
| SAS | SAS (12Gbps) via Broadcom® 3816; (IT mode) |
| NVMe | NVMe; RAID 0/1 support(Intel® VROC RAID key required) View NVMe Options |
| Chipset | System on Chip |
| Network Connectivity | 2 RJ45 10GbE with Intel® X550 View AOC Options |
| Input / Output | |
| LAN | 2 RJ45 10 GbE LAN ports (Intel® X550) 1 RJ45 1 GbE Dedicated BMC LAN port (IPMI shared on LAN port 1) |
| USB | 2 USB 3.2 Gen1 ports(Header) 2 USB 3.2 Gen1 ports(Rear) |
| Video | 1 VGA port(Rear) |
| Serial | 1 COM port(header) |
| TPM | 1 TPM header |
| System BIOS | |
| BIOS Type | AMI 64MB UEFI |
| BIOS Features | ACPI 6.5 SMBIOS 3.7 or later UEFI 2.9 |
| Management | |
| Software | SuperCloud Composer® Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) New! |
| Power configurations | ACPI/APM Power Management |
| Security | |
| Hardware | Trusted Platform Module (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 Compliant |
| Features | Cryptographically Signed Firmware Secure Boot Secure Firmware Updates Automatic Firmware Recovery System Lockdown Runtime BMC Protections Supply Chain Security: Remote Attestation |
| PC Health Monitoring | |
| CPU | Monitors for CPU Cores, Chipset Voltages, Memory 8 Phase-switching voltage regulator |
| FAN | Fans with tachometer monitoring Status monitor for speed control Pulse Width Modulated (PWM) fan connectors |
| Temperature | CPU thermal trip support, Monitoring for CPU and chassis environment, PECI |
| Chassis | |
| Form Factor | 2U Rackmount |
| Model | CSE-826BTS-R1K23LPBP2 |
| Dimensions and Weight | |
| Height | 3.5″ (89 mm) |
| Width | 17.2″ (437 mm) |
| Depth | 25.6″ (650 mm) |
| Package | 11.5″ (H) x 26.5″ (W) x 34″ (D) |
| Weight | Gross Weight: 58 lbs (26.3 kg) Net Weight: 34 lbs (15.4 kg) |
| Available Color | Black |
| Front Panel | |
| LED | Device Activity LAN 1 Activity LAN 2 Activity Power Failure LED Power status System information |
| Buttons | Power On/Off System Reset |
| Expansion Slots | |
| PCI-Express (PCIe) Configuration | Default3 PCIe 5.0 x16 (in x16) LP slots 3 PCIe 5.0 x8 (in x8) LP slots View AOC Options |
| Drive Bays / Storage | |

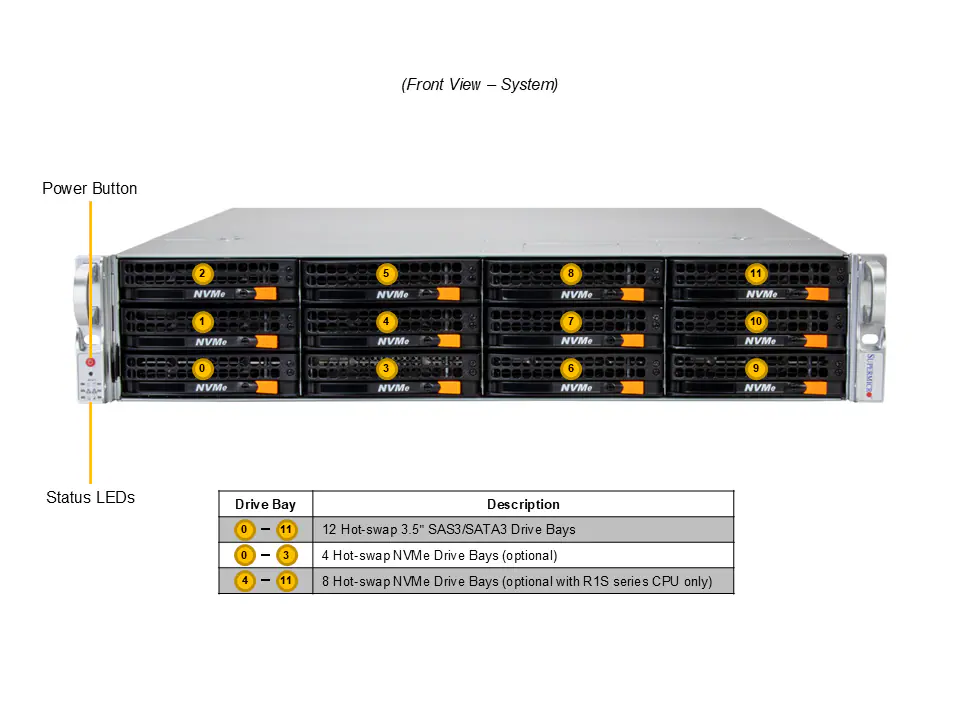

| Drive Bays Configuration | Default: Total 14 bays12 front hot-swap 3.5″ NVMe*/SAS/SATA drive bays 2 rear hot-swap 2.5″ NVMe*/SAS/SATA drive bays (*NVMe support may require additional storage controller and/or cables) View NVMe Options View Drive Options |
| M.2 | 2 M.2 PCIe 5.0 x2 NVMe slots (M-key 22110(default)) View M.2 Options |
| System Cooling | |
| Fans | 3 Heavy Duty PWM 80x80x38mm Fan(s) |
| Air Shroud | 1 Air Shroud |
| Power Supply | |
| 2x 1200W2x 1200W Redundant (1 + 1) Titanium Level (96%) Hot-plug power suppliesDimension (WxHxL)76 x 40 x 336 mmInput1000W: 100-127Vac 1000W: 100-127Vac / 50-60Hz 1200W: 200-240Vac 1200W: 200-240Vac / 50-60Hz 1200W: 200-240Vdc / 50-60Hz (for CCC only)+12VMax: 83A / Min: 0A (100Vac-127Vac)Max: 100A / Min: 0A (200Vdc-240Vdc)Max: 100A / Min: 0A (200Vac-240Vac)5V SBMax: 4A / Min: 0A Output TypeBackplanes (gold finger) | |
| Operating Environment | |
| ROHS | RoHS Compliant |
| Environmental Spec. | Operating Temperature: 10°C to 35°C (50°F to 95°F) Non-operating Temperature: -40°C to 70°C (-40°F to 158°F) Operating Relative Humidity: 8% to 90% (non-condensing) Non-operating Relative Humidity: 5% to 95% (non-condensing) |
