サーバー

SYS-E101-14AM-E

4コアのIntel® Atom® CPUを搭載したコンパクトなファンレス組み込みシステム

BOX型 Atom x7000E DC電源 (or ACアダプタ) ファクトリーオートメーション監視用マシンビジョンファンレス

ファンレスDINレールマウントシステム
奥行4.96インチ（126mm）のファンレス組み込み用シャーシ
Intel® Atom® x7433RE（最大9W TDP）
最大16GBの非ECC DDR5 SO-DIMM（最大4800 MT/s）に対応するDIMMスロット×1
RJ45 2.5GbE×2
USB 3.2 ×4;
HDMI 1.4 ×2;
COMポート ×4（COM1/2：RS232/422/485、COM3/4：RS232）；
SMBUS 8ビットGPIO ×1

主な仕様

データシート

製品仕様

Product SKUs
	SYS-E101-14AM-E

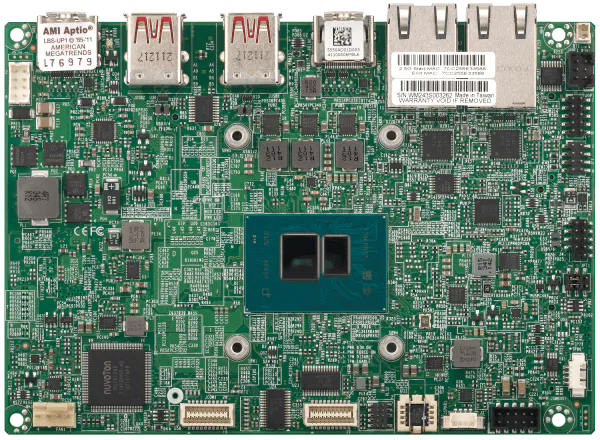

Motherboard
	スーパーA4SAN-E-WOHS
Processor
CPU	Intel® Atom® x7433RE
Core Count	Up to 4C/4T; Up to 6MB Cache
Note	Supports up to 9W TDP CPUs (Air Cooled)
System Memory
Memory	Slot Count: 1 DIMM slots/1 Channels Max Memory (1DPC): Up to 16GB 4800MT/s non-ECC DDR5 SO-DIMM メモリオプションを表示
Memory Voltage	1.1V
On-Board Devices
Network Connectivity	2 RJ45 2.5GbE with Intel® I226-IT

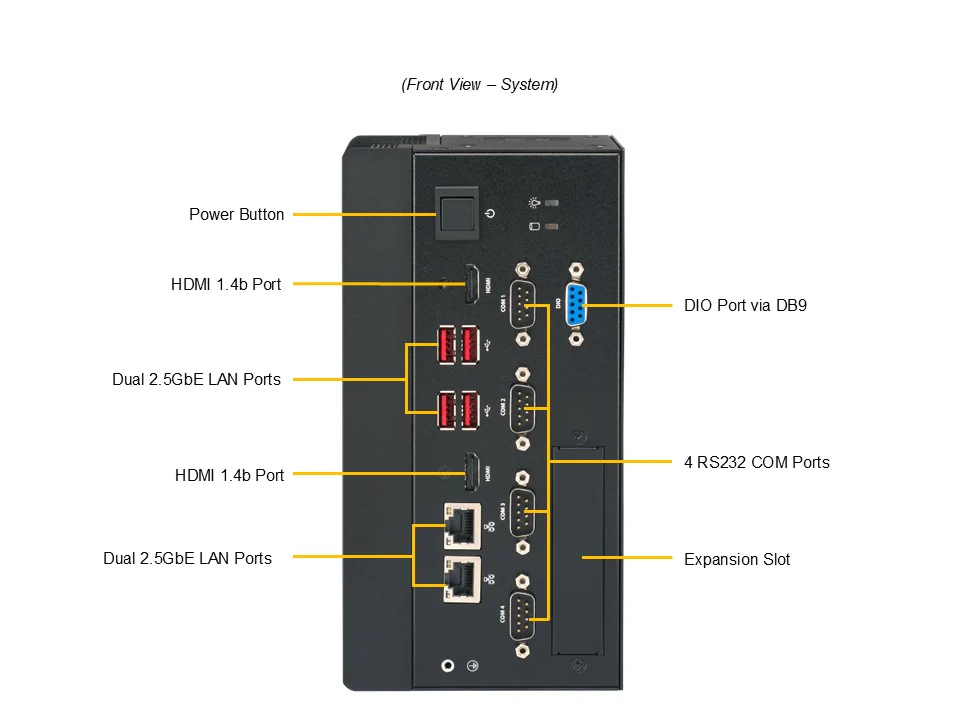

Input / Output
LAN	2 RJ45 2.5 GbE LAN ports (Intel® I226)
USB	2 USB 2.0 Type-A ports(rear) 4 USB 3.2 Gen2 Type-A ports(Front)
Video	2 HDMI 1.4 ports(Front)
Serial	2 COM RS232 ports(Front) 2 COM RS232/RS422/RS485 ports(Front)
System BIOS
BIOS Type	AMI 256MB SPI Flash EEPROM
Management
Software	Supermicro SuperDoctor® 5 (SD5)

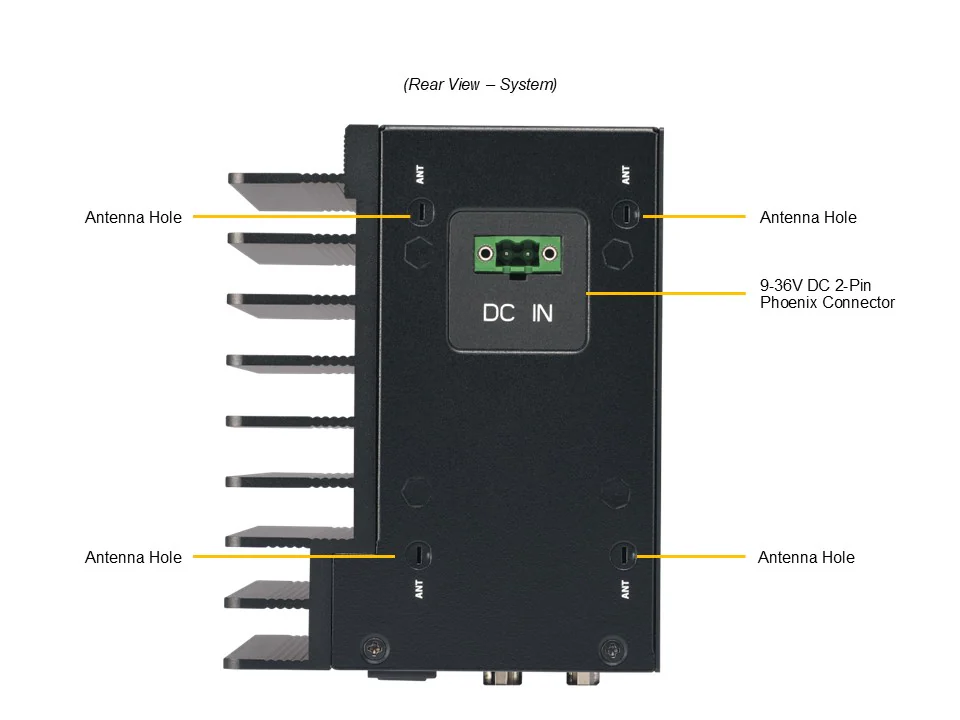

Power configurations	ACPI Power Management Power-on mode control for AC power loss recovery Force power-on by jumper +9~36V DC Power Input
Security
Hardware	Trusted Platform Module (TPM) 2.0
Features	Secure Boot
Chassis
Form Factor	Fanless Embedded
Model	CSE-E101-IA3
Dimensions and Weight
Height	4.52″ (115 mm)
Width	7.64″ (194 mm)
Depth	4.96″ (126 mm)
Package	12.01″ (H) x 27.17″ (W) x 12.6″ (D)
Weight	Gross Weight: 4.3 lbs (1.95 kg) Net Weight: 3.7 lbs (1.68 kg)
Available Color	Black
Expansion Slots
M.2	1 M.2 slot (E-key 2230(default)) 1 M.2 PCIe 3.0 x1 SATA slot (M-key 2242/2280) 1 M.2 PCIe 3.0 x1 SATA slot (B-key 2242/2280/3042/3052)
Drive Bays / Storage
M.2	1 M.2 PCIe 3.0 x1 SATA slot (B-key 2242/2280) 1 M.2 PCIe 3.0 x1 NVMe slot (M-key 2242/2280) M.2オプションを見る
System Cooling
Fans	N/A
Operating Environment
ROHS	RoHS Compliant
Environmental Spec.	Operating Temperature: -20°C to 60°C (-4°F to 140°F) with 0.7 m/s airflow Non-operating Temperature: -40°C to 70°C (-40°F to 158°F) Operating Relative Humidity: 8% to 90% (non-condensing) Non-operating Relative Humidity: 5% to 95% (non-condensing)

データシート
