サーバーマザーボード NEW
uATX-Q870A
Core Ultra 3 200Core Ultra 5 200Core Ultra 7 200Core Ultra 9 200
- Intel® Q870チップセット搭載のMicro-ATX、Intel® Core™ Ultraプロセッサー（第2世代）対応、デュアルチャネルDDR5メモリ、PCIe、COMポート×4、USBポート×16、SATA 6Gb/sポート×4、オンボードTPM
- Micro-ATXフォームファクター
- Intel® Core™ Ultraプロセッサー（第2世代）対応
- Intel® Q870チップセット
- デュアルチャネルDDR5、DIMMスロット×4
- 2.5GbE LANポート×4
- SATA 6Gb/sポート×4
- PCIe拡張スロット最大4基
- USBポート×16
- COMポート×2（RS-232/422/485およびRI/5V/12V）
- COMポート×2（RS-232）
- オンボードTPM
製品仕様
| Form Factor | Micro ATX 244W x 244D(mm) |
|---|---|
| CPU | Support Intel® Core™ Ultra processors (Series 2) TDP under 125W |
| Socket | 1 x LGA 1851 |
| Chipset | Intel® Q870 Chipset |
| Memory | 4 x DDR5 DIMM sockets, Max. Capacity 192 GB Support for UDIMM: Dual Channel DDR5 5600 MHz (Non-ECC, Un-buffered) Support for CUDIMM: Dual Channel DDR5 6400 MHz (Clocked Un-buffered) |
Ethernet |
1 x 2.5GbE LAN Port (Intel® I226LM) 3 x 2.5GbE LAN Ports (Intel® I226V) |
| Video | Integrated Graphics Processor – depends on CPU: 1 x HDMI 2.1 port, supporting a maximum resolution of 7680×4320 @60Hz 1 x DP port, supporting a maximum resolution of 4096×2160 @60Hz 1 x VGA port, supporting a maximum resolution of 1920×1080 @60Hz 1 x LVDS port, supporting a maximum resolution of 1920×1200 @60Hz (4 independent display outputs) |
| Audio | Realtek® ALC897 |
| Storage | 4 x SATA 6Gb/s Ports |
| RAID | RAID 0/1/5/10 |
| Expansion Slots | 1 x PCIe x16 (Gen 5×16)(PCIEX16_1) * PCIEX16_1スロットは、PCIEX16_2スロットと帯域幅を共有します。 * PCIEX16_2スロットにデバイスが装着されている場合、PCIEX16_1スロットは最大x8モードで動作します。 1 x PCIe x16 (Gen 5×8)(PCIEX16_2) 1 x PCIe x1 (Gen 4×1) 1 x PCIe x4 (Gen 4×4) 1 x 2280/2242 M.2 M-Key (PCIe Gen 4×4, NVME) 1 x 2230 M.2 E-Key |
| Internal I/O | 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 2 x System fan headers 1 x Front panel header 1 x Front panel audio header 1 x Speaker header 1 x VGA header 1 x Backlight Control header 4 x USB 2.0 headers 2 x COM headers (RS-232/422/485 & RI/5V/12V) 2 x COM headers (RS-232) 1 x GPIO (8 bits) & SMBus header 1 x Clear CMOS jumper 1 x AT/ATX mode select jumper |

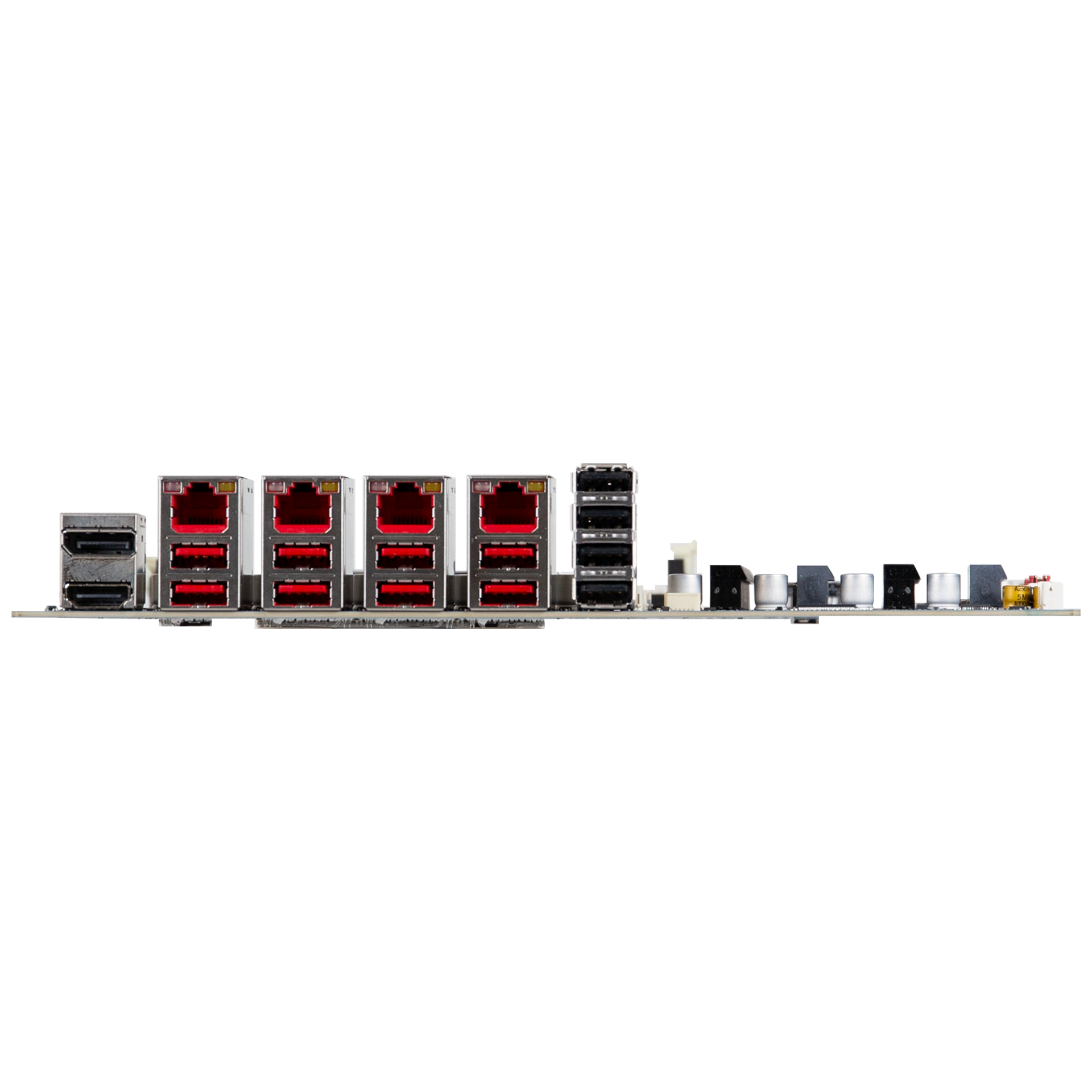

| Rear I/O | 1 x HDMI 1 x Display Port 4 x RJ45 LAN Ports 8 x USB 3.2 Gen 2×1 4 x USB 2.0 |
| TPM | Onboard TPM 2.0 security chip INFINEON SLB9670VQ2.0 |
OS Compatibility |
Windows 10 Enterprise 64bits_22H2 Windows 11 Enterprise 64bits_24H2 Windows 11 Enterprise 64bits_23H2 Windows 11 IoT Enterprise LTSC 2024 24H2 (64bits) |
Operating Properties |
Operating temperature: 0°C to 60°C Operating humidity: 60°C @ 20-95% (non-condensing) Non-operating temperature: -40°C to 85°C Non-operating humidity: 85°C @ 95% (non-condensing) |
Packing Content |
Carton size: 360 x 354 x 390 (mm) Packing Capacity: 5pcs Single Box size: 350 x 330 x 65 (mm) Single Box weight: Approx. 0.65kg Including: IO Shield x 1 (P/N: 12AIO-MQ47EA-00R) SATA Cable x 2 (P/N: 12CF1-2SAT1B-01R) |
Order Information |
9MQ870AMMR-SI (Box packing) |
Optional Kit |
CPU Cooler : 25ST0-0Z9224-Y0R (For CPU TDP 125W) VR Heatsink : 12SP2-090027-00R (CPUの実際の消費電力が100Wを超える場合は、本製品の使用をお勧めします) |
