    サーバー NEW

    XV23-ZU0-AAJ1(rev. 3.x)

    NVIDIA MGX™ サーバー - AMD EPYC™ 9005/9004 - 2U 最大4基のPCIe Gen5 GPU搭載

    2U EPYC9005EPYC9004 4GPU リダンダント電源 GPUサーバー

    • 最大4基のデュアルスロットGen5 GPUをサポート
    • 2ウェイNVLinkブリッジ搭載のNVIDIA H200 NVL PCIe GPU 4基、または
    • NVIDIA RTX PRO™ 6000 Blackwell Server Edition GPU 4基をサポート
    • NVIDIA MGX™ モジュラーサーバー設計
    • シングルAMD EPYC™ 9005/9004シリーズプロセッサー
    • 12チャネルDDR5 RDIMM、12 x DIMM
    • デュアルROMアーキテクチャ
    • Intel® X550-AT2経由の10Gb/s LANポート×2
    • 2.5インチGen5 NVMeホットスワップベイ×2
    • PCIe Gen5 x4インターフェース搭載M.2スロット×2
    • GPU用FHFL PCIe Gen5 x16スロット×4
    • NVIDIA ConnectX®-7 NIC用 FHFL PCIe Gen5 x16スロット×2
    • NVIDIA® BlueField®-3 DPU用 FHFL PCIe Gen5 x16スロット×1
    • 3+1構成 2000W 80 PLUS Titanium 冗長電源ユニット
    主な仕様
    データシート

    製品仕様

    Dimensions (WxHxD, mm) 2U
    438 x 87 x 900
    Motherboard MZU3-MG0
    CPU AMD EPYC™ 9005 Series Processors
    AMD EPYC™ 9004 Series Processors

    Single processor, cTDP up to 400W
    – At 30°C ambient, cTDP up to 500W
    Socket 1 x LGA 6096
    Socket SP5
    Chipset System on Chip
    Memory 12 x DIMM slots
    Support DDR5 RDIMM
    12-Channel memory per processor

    AMD EPYC™ 9005:
    Up to 6400 MT/s

    AMD EPYC™ 9004:
    Up to 4800 MT/s
    LAN Front (I/O board – CFPX142):
    2 x 10Gb/s LAN (1 x Intel® X550-AT2)
    – Support NCSI function

    1 x 10/100/1000 Mbps Management LAN
    Video Integrated in ASPEED® AST2600
    – 1 x Mini-DP
    Storage Front hot-swap:
    2 x 2.5″ Gen5 NVMe

    Internal M.2:
    2 x M.2 (2242/2260/2280/22110), PCIe Gen5 x4
    SAS N/A
    RAID N/A
    PCIe Expansion Slots PCIe Cable x 7:
    – 4 x FHFL x16 (Gen5 x16), for GPUs
    – 2 x FHFL x16 (Gen5 x16), for NICs
    – 1 x FHFL x16 (Gen5 x16), for DPUs

    [注記] 本システムは、周囲温度25°C環境下において、4基のNVIDIA H200 NVL PCIe GPUをサポートします。これらは2基のGPUを組み合わせた2セット構成で、各セットに2ウェイNVLinkブリッジが搭載されています。詳細については弊社営業担当者までお問い合わせください。
    [注記] 本システムは、周囲温度25℃において4基のRTX PRO™ 6000 Blackwell Server Edition GPUをサポートします。
    [注記] 本システムは均一なGPUモデルでのみ検証されます。

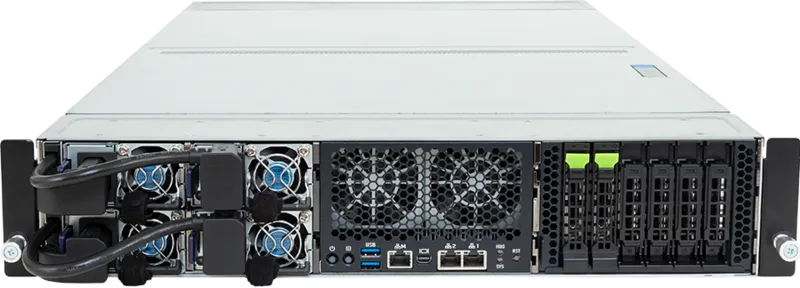

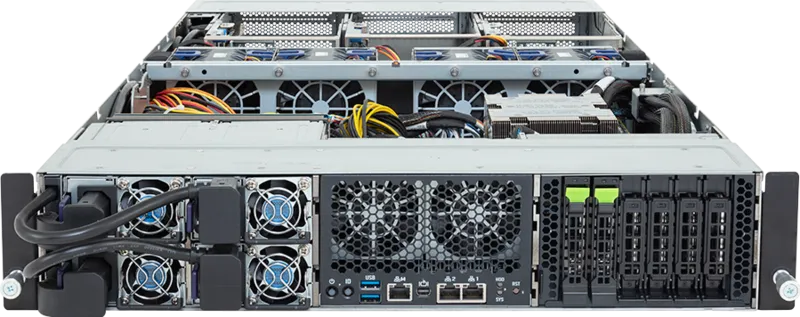

    Front I/O I/O board – CFPX142:
    2 x USB 3.2 Gen1 ports (Type-A)
    1 x Mini-DP
    2 x RJ45 ports
    1 x MLAN port
    1 x Power button with LED
    1 x ID button with LED
    1 x Reset button
    1 x Storage activity LED
    1 x System status LED
    Rear I/O N/A
    Backplane Board Speed and bandwidth:
    PCIe Gen5 x4
    Security Modules 1 x TPM header with SPI interface
    – Optional TPM2.0 kit: CTM012
    Power Supply[#1] 3+1 2000W 80 PLUS Titanium redundant power supplies [1]

    AC Input:
    – 100-127V~/ 13A, 50-60Hz
    – 200-220V~/ 10A, 50-60Hz
    – 220-240V~/ 10A, 50-60Hz

    DC Input: (Only for China)
    – 240Vdc/ 10A

    DC Output:
    – Max 1000W/ 100-127V~
    +12.2V/ 82A
    +12.2Vsb/ 3A
    – Max 1800W/ 200-220V~
    +12.2V/ 148A
    +12.2Vsb/ 3A
    – Max 2000W/ 220-240V~ or 240Vdc Input
    +12.2V/ 164A
    +12.2Vsb/ 3A

    [1] 400W未満のGPU向けに2+2 PSU冗長化をサポート
    System Management ASPEED® AST2600 Baseboard Management Controller
    GIGABYTE Management Console web interface

    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Control
    • LDAP / AD Support
    • Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • SSL Settings
    • SMTP Settings
    OS Compatibility サポートページのOS互換性表をご参照ください
    System Fans 2 x 60x60x56mm
    4 x 80x80x80mm
    Operating Properties Operating temperature: 10°C to 35°C
    Operating humidity: 8% to 80% (non-condensing)
    Non-operating temperature: -40°C to 60°C
    Non-operating humidity: 20% to 95% (non-condensing)
    Weight Net Weight: 26.5 kg
    Gross Weight: 51.64 kg
    Packaging Dimensions 1196 x 744 x 400 mm
    Packaging Content 1 x XV23-ZU0-AAJ1
    1 x CPU heatsink
    1 x Mini-DP to D-Sub cable
    1 x GPU power cable (12VHPWR, 450mm)
    1 x GPU power cable (12VHPWR, 550mm)
    2 x GPU power cables (12VHPWR, 750mm)
    1 x DPU power cable (2x PCIe 8pin, 520mm)
    1 x 3-Section Rail kit
    Part Numbers – Barebone package: 6NXV23ZU0DR000ACJ1*
    – Motherboard: 9MZU3MG0UR-000-3*
    – 3-Section Rail kit: 25HB2-T76100-K0R
    – CPU heatsink: 25ST1-563400-C1R
    – M.2 heatsink: 12SP2-11000E-00R
    – Backplane board – CBPX060: 9CBPX060NR-00*
    – Fan module 60x60x56mm: 25ST2-665620-S1R
    – Fan module 80x80x80mm: 25ST2-88802D-F1R
    – I/O board – CFPX142: 9CFPX142NR-00*
    – DC-SCM board (A)+(B):
       A) CDCX101: 9CDCX101NR-00*
       B) CSC403: 9CSC403NR-00*
    – Mini-DP to D-Sub cable: 25CRN-200801-K1R
    – GPU power cable (12VHPWR, 450mm): 25CRI-4500B0-Y4R
    – GPU power cable (12VHPWR, 550mm): 25CRI-5500B1-Y4R
    – GPU power cable (12VHPWR, 750mm): 25CRI-7500B0-Y4R
    – DPU power cable (2x PCIe 8pin, 520mm): 25CRI-5201B0-Y4R
    – Power supply: 25EP0-22000P-G1S

    Optional parts:
    – Chassis intrusion switch: 25HA1-R28390-U1R
    – Cable Management Arm: 25HB2-2AA700-K0R

    [#1] サーバーパッケージには電源コードは含まれておりません。お客様はオプションアクセサリーから適切な電源コードを選択するか、カスタマイズについては営業部門にお問い合わせください。
