    サーバー NEW

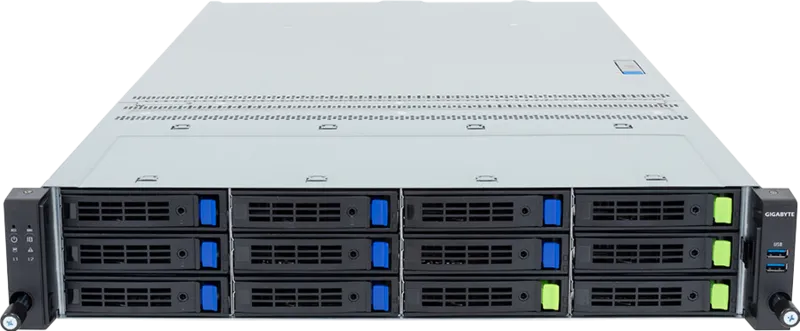

    R284-A90-AAL2

    ラックサーバー - Intel® Xeon® 6 プロセッサー - 2U デュアルプロセッサー 12ベイ Gen5 NVMe/SATA/SAS-4 (NVMe 4基)

    2U Xeon6 6900PXeon6 6900E リダンダント電源

    • デュアル Intel® Xeon® 6900 シリーズ プロセッサー
    • 12 チャネル DDR5 RDIMM / MRDIMM、24 x DIMM
    • デュアル ROM アーキテクチャ
    • Intel® I350-AM2 経由の 2 x 1Gb/s LAN ポート
    • 4 x 3.5インチ/2.5インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ
    • 8 x 3.5インチ/2.5インチ SATA/SAS-4 ホットスワップベイ
    • 2 x M.2 スロット（PCIe Gen5 x4 および x2 インターフェース対応）
    • 6 x FHHL PCIe Gen5 x16 スロット
    • 4 x LP PCIe Gen5 x8 スロット
    • 2基 OCP NIC 3.0 PCIe Gen5 x16スロット
    • 1+1 2700W 80 PLUS Titanium 冗長電源ユニット
    主な仕様
    データシート

    製品仕様



    Dimensions (WxHxD, mm) 2U
    438 x 87.5 x 815
    Motherboard MA94-FS0
    CPU Intel® Xeon® 6 Processors
    – Intel® Xeon® 6900-Series Processors

    Dual processor, TDP up to 500W

    [注記] CPUが1基のみ搭載されている場合、一部のPCIe機能またはメモリ機能が利用できない可能性があります。
    Socket 2 x LGA 7529
    Socket BR
    Chipset System on Chip
    Memory 24 x DIMM slots
    Support DDR5 RDIMM/MRDIMM [1]
    12-Channel memory per processor
    RDIMM: Up to 6400 MT/s
    MRDIMM: Up to 8800 MT/s

    [1] MRDIMMは、Pコアを搭載したインテル® Xeon® 6 プロセッサーでのみサポートされます。
    LAN Rear (I/O board – CDCR010):
    2 x 1Gb/s LAN (1 x Intel® I350-AM2)
    – Support NCSI function

    1 x 10/100/1000 Mbps Management LAN
    Video Integrated in ASPEED® AST2600
    – 1 x Mini-DP

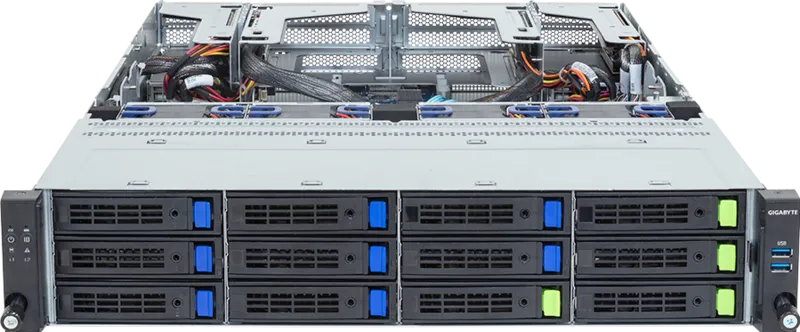

    Storage Front hot-swap:
    4 x 3.5″/2.5″ Gen5 NVMe/SATA/SAS-4 [1]
    8 x 3.5″/2.5″ SATA/SAS-4 [1]
    – (NVMe from CPU_1)
    – (SATA from CPU_0)

    Internal M.2:
    1 x M.2 (2280/22110), PCIe Gen5 x4, from CPU_0
    1 x M.2 (2280/22110), PCIe Gen5 x4, from CPU_0, occupied for SATA

    Internal M.2 (I/O board – CDCR010):
    1 x M.2 (2280), PCIe Gen5 x2, from CPU_0

    [1]SASドライブをサポートするにはSASカードが必要です。
    PCIe Expansion Slots PCIe Cable x 8:
    – 2 x FHHL x16 (Gen5 x16), from CPU_0
    – 2 x FHHL x16 (Gen5 x16), from CPU_1
    – 2 x LP x16 (Gen5 x8), from CPU_0
    – 2 x LP x16 (Gen5 x8), from CPU_1

    Riser Card CRS101J:
    – 1 x FHHL x16 (Gen5 x16), from CPU_0

    Riser Card CRS101K:
    – 1 x FHHL x16 (Gen5 x16), from CPU_1

    1 x OCP NIC 3.0 (Gen5 x16), from CPU_0
    – Supports NCSI function

    1 x OCP NIC 3.0 (Gen5 x16), from CPU_1
    – Supports NCSI function
    Front I/O 2 x USB 3.2 Gen1 ports (Type-A)
    1 x Power button with LED
    1 x ID button with LED
    1 x NMI button
    1 x Reset button
    2 x LAN activity LEDs
    1 x Storage activity LED
    1 x System status LED

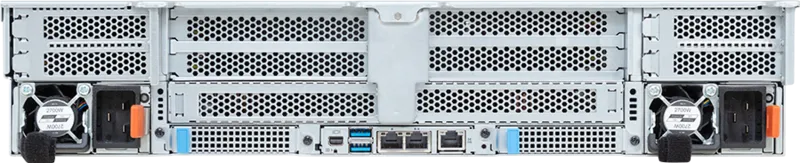

    Rear I/O I/O board – CDCR010:
    2 x USB 3.2 Gen1 ports (Type-A)
    1 x Mini-DP
    2 x RJ45 ports
    1 x MLAN port
    1 x ID LED
    Security Modules 1 x TPM header with SPI interface
    – Optional TPM2.0 kit: CTM012
    1 x PRoT connector (only enabled on RoT SKU)
    Power Supply[#1] 1+1 2700W 80 PLUS Titanium redundant power supplies [1]


    AC Input:
    – 100-127V~/ 12A, 50-60Hz
    – 200-240V~/ 16A, 50-60Hz

    DC Input: (Only for China)
    – 240Vdc/ 16A

    DC Output:
    – Max 1008W/ 100-127V~
    +12V/ 84A
    +12Vsb/ 3A
    – Max 2700W/ 200-240V~ or 240Vdc Input
    +12V/ 225A
    +12Vsb/ 3A

    [1] 本システムの電源にはC19電源コードが必要です。

    [注記] GIGABYTEは様々な効率等級と出力の電源ユニットを提供しています。完全な冗長性はサーバー構成に依存する場合があり、代替電源ユニットオプションが必要となる可能性があります。最適な電源ソリューションについては弊社営業担当者までお問い合わせください。
    OS Certifications Red Hat Enterprise Linux 9.4 or later
    Windows Server 2025
    System Fans 4 x 80x80x56mm
    Operating Properties Operating temperature: 10°C to 35°C
    Operating humidity: 8% to 80% (non-condensing)
    Non-operating temperature: -40°C to 60°C
    Non-operating humidity: 20% to 95% (non-condensing)
    Weight Net Weight: 21.2 kg
    Gross Weight: 29.4 kg
    Packaging Dimensions 1082 x 685 x 314 mm
    Packaging Content 1 x R284-A90-AAL2
    2 x CPU heatsinks
    1 x Mini-DP to D-Sub cable
    2 x Carriers
    1 x 2-Section Rail kit
    Part Numbers – Barebone package: 6NR284A90DR000AAL2*
    – Motherboard: 9MA94FS0UR-000*
    – 2-Section Rail kit (CMA not supported): 25HB2-3A0206-K0R
    – CPU heatsink: 25ST1-553209-M1R
    – M.2 heatsink (2280): 12SP2-080027-00R
    – M.2 heatsink (22110): 12SP2-11000E-00R
    – Front panel board – CFP2001: 9CFP2001NR-00*
    – Backplane board – CBP20C7: 9CBP20C7NR-00*
    – Fan module: 25ST2-885621-A0R
    – M.2 type SATA card – CPBM830: 9CPBM830NR-00*
    – Riser card – CRS101J: 9CRS101JNR-00*
    – Riser card – CRS101K: 9CRS101KNR-00*
    – I/O board with M.2 slot – CDCR010: 9CDCR010NR-00*
    – Mini-DP to D-Sub cable: 25CRN-200801-K1R
    – Power supply: 25EP0-227000-D0S


    Optional parts:
    – 3-Section Rail kit (Supports CMA): 25HB2-A56121-K0R
    – Cable Management Arm: 25HB1-R18300-K0R
    – RMA packaging: 6NR284A90SR-RMA-A1*

    [#1] サーバーパッケージには電源コードは含まれておりません。お客様はオプションアクセサリーから適切な電源コードを選択するか、カスタマイズについては営業部門にお問い合わせください。
