サーバー NEW
R284-A91-AAL3

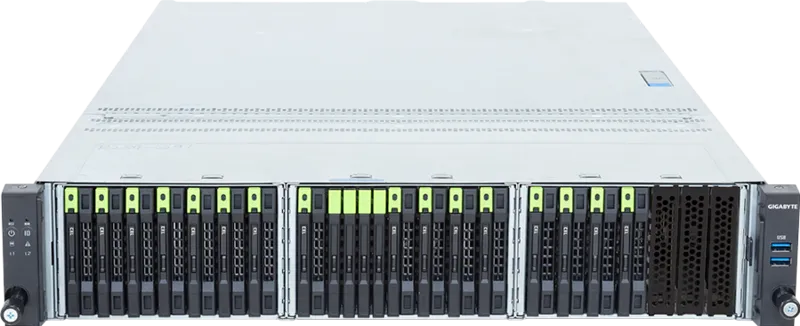

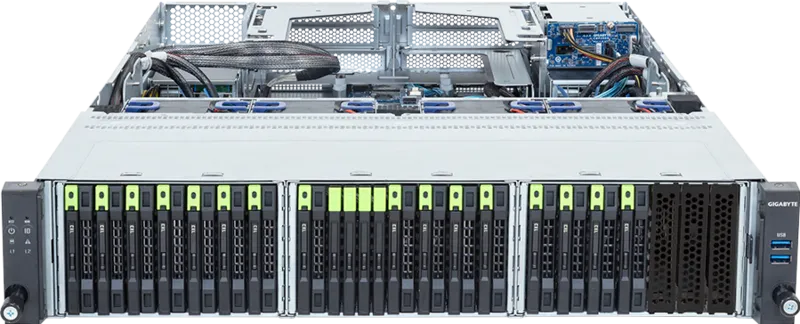

ラックサーバー - Intel® Xeon® 6 プロセッサー - 2U DP 4ベイ E3.S Gen5 NVMe + 16ベイ E3.S 2T CXL
2U Xeon6 6900P リダンダント電源
- デュアル Intel® Xeon® 6900 シリーズ プロセッサー
- 12 チャネル DDR5 RDIMM / MRDIMM、24 x DIMM
- デュアル ROM アーキテクチャ
- Intel® I350-AM2 経由の 2 x 1Gb/s LAN ポート
- E3.S Gen5 NVMeホットスワップベイ×4
- CXLメモリ拡張モジュール用E3.S 2Tベイ×16
- 背面2.5インチSATA/SAS-4ホットスワップベイ×2
- PCIe Gen5 x4インターフェース搭載M.2スロット×2
- FHHL PCIe Gen5 x16スロット×1
- OCP NIC 3.0 PCIe Gen5 x16スロット×1
- 1+1 2700W 80 PLUS Titanium 冗長電源ユニット
製品仕様
| Dimensions (WxHxD, mm) | 2U 438 x 87.5 x 815 |
|---|---|
| Motherboard | MA94-FS0 |
| CPU | Intel® Xeon® 6 Processors – Intel® Xeon® 6900-SeriesProcessors Dual processor, TDP up to 500W [注記] CPUが1基のみ搭載されている場合、一部のPCIe機能またはメモリ機能が利用できない可能性があります。 |
| Socket | 2 x LGA 7529 Socket BR |
| Chipset | System on Chip |
| Memory | 24 x DIMM slots Support DDR5 RDIMM/MRDIMM [1] 12-Channel memory per processor RDIMM: Up to 6400 MT/s MRDIMM: Up to 8800 MT/s CXL memory expansion module: 8 x E3.S 2T (Gen5 x8), from CPU_0 8 x E3.S 2T (Gen5 x8), from CPU_1 [1] MRDIMMは、Pコアを搭載したインテル® Xeon® 6 プロセッサーでのみサポートされます。 |
| LAN | Rear (I/O board – CDCR010): 2 x 1Gb/s LAN (1 x Intel® I350-AM2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN |
| Video | Integrated in ASPEED® AST2600 – 1 x Mini-DP |
| Storage | Front hot-swap: 4 x E3.S Gen5 NVMe – (2 x NVMe from CPU_0, 2 x NVMe from CPU_1) Rear hot-swap: 2 x 2.5″ SATA/SAS-4[1] – (SATA from CPU_0, through I/O board) Internal M.2: 2 x M.2 (2280/22110), PCIe Gen5 x4, from CPU_0 Internal M.2 (I/O board – CDCR010): 1 x M.2 (2280), PCIe Gen5 x2, from CPU_0, occupied for SATA [1] SASドライブをサポートするにはSASカードが必要です。 |
| PCIe Expansion Slots | Riser Card CRS101K: – 1 x FHHL x16 (Gen5 x16), from CPU_1 1 x OCP NIC 3.0 (Gen5 x16), from CPU_0 – Supports NCSI function 1 x OCP NIC 3.0 (Gen5 x16), from CPU_1, occupied for NVMe |
| Front I/O | 2 x USB 3.2 Gen1 ports (Type-A) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 2 x LAN activity LEDs 1 x Storage activity LED 1 x System status LED |

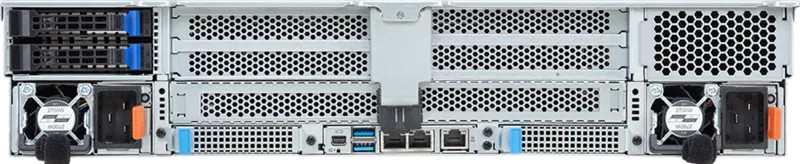

| Rear I/O | I/O board – CDCR010: 2 x USB 3.2 Gen1 ports (Type-A) 1 x Mini-DP 2 x RJ45 ports 1 x MLAN port 1 x ID LED |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 1 x PRoT connector (only enabled on RoT SKU) |
| Power Supply[#1] | 1+1 2700W 80 PLUS Titanium redundant power supplies[1] AC Input: – 100-127V~/ 12A, 50-60Hz – 200-240V~/ 16A, 50-60Hz DC Input: (Only for China) – 240Vdc/ 16A DC Output: – Max 1008W/ 100-127V~ +12V/ 84A +12Vsb/ 3A – Max 2700W/ 200-240V~ or 240Vdc Input +12V/ 225A +12Vsb/ 3A [1]本システムの電源にはC19電源コードが必要です。 [注記]GIGABYTEは、様々な効率等級と出力の電源ユニットを提供しています。完全な冗長性はサーバー構成に依存する場合があり、代替電源ユニットのオプションが必要となる可能性があります。最適な電源ソリューションについては、弊社営業担当者までお問い合わせください。 |
| OS Certifications | |
| System Fans | 4 x 80 x 80 x 56mm |
| Operating Properties | Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) |
| Weight | Net Weight: 21.2 kg Gross Weight: 29.4 kg |
| Packaging Dimensions | 1082 x 685 x 314 mm |
| Packaging Content | 1 x R284-A91-AAL3 2 x CPU heatsinks 1 x Mini-DP to D-Sub cable 2 x Carriers 1 x 2-Section Rail kit |
| Part Numbers | – Barebone package: 6NR284A91DR000AAL3* – Motherboard: 9MA94FS0UR-000* – 2-Section Rail kit (CMA not supported): 25HB2-3A0206-K0R – CPU heatsink: 25ST1-553209-M1R – M.2 heatsink: 12SP2-11000E-00R – Front panel board – CFP2001: 9CFP2001NR-00* – Backplane board – CBP2025: 9CBP2025NR-00* – Backplane board – CBP20E0: 9CBP20E0NR-00* – Backplane board – CBP20P0 9CBP20P0NR-00* – Fan module: 25ST2-885621-A0R – M.2 type SATA card – CRS2810: 9CRS2810NR-00* – Riser card – CRS101K: 9CRS101KNR-00* – I/O board with M.2 slot – CDCR010: 9CDCR010NR-00* – Mini-DP to D-Sub cable: 25CRN-200801-K1R – Power supply: 25EP0-227000-D0S Optional parts: – C19 power cord 125V/15A (US): 25CP1-018000-Q0R – C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R – C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R – 3-Section Rail kit (Supports CMA): 25HB2-A56121-K0R – Cable Management Arm: 25HB1-R18300-K0R – RMA packaging: 6NR284A91SR-RMA-A1* |
[#1] サーバーパッケージには電源コードは含まれておりません。お客様はオプションアクセサリーから適切な電源コードを選択するか、カスタマイズについては営業部門にお問い合わせください。
