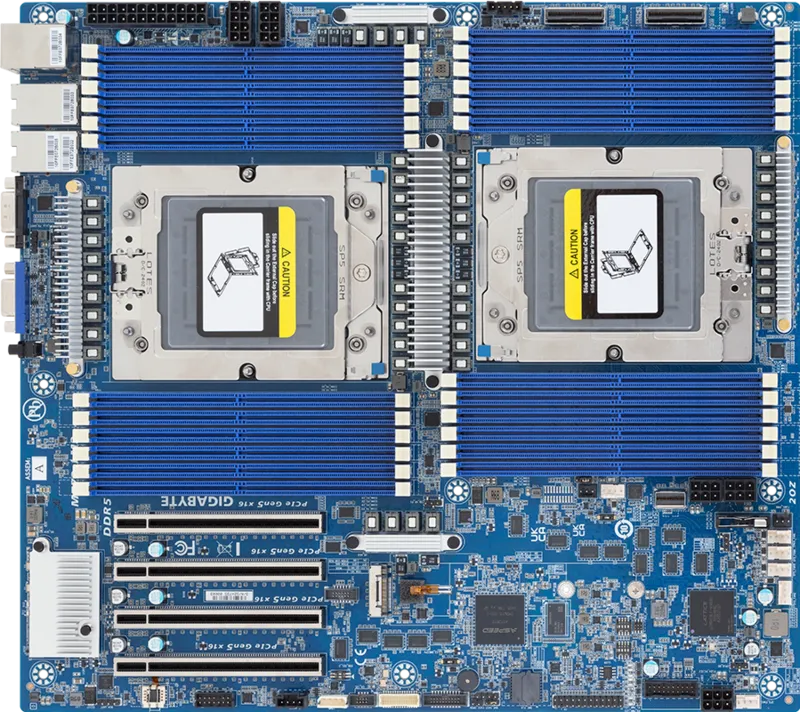

MZ73-LM2 (rev. 3.x)
マザーボード - AMD EPYC™ 9005/9004 - E-ATX DP PCIe Gen5 cTDP 500W
EPYC9005EPYC9004
- デュアル AMD EPYC™ 9005/9004 シリーズ プロセッサー
- 12チャネル DDR5 RDIMM、24 x DIMM
- Broadcom® BCM57416 経由の 2 x 10Gb/s LAN ポート
- PCIe Gen5 x8 または SATA インターフェース搭載 MCIO 8i コネクタ ×2
- SATA インターフェース搭載 SlimSAS 4i コネクタ ×1
- PCIe Gen5 x4 インターフェース搭載 M.2 スロット ×1
- PCIe Gen5 x16 拡張スロット ×4
製品仕様
| Form Factor (WxD, mm) | E-ATX 304.8 x 335.2 |
|---|---|
| CPU | AMD EPYC™ 9005 Series Processors AMD EPYC™ 9004 Series Processors Dual processor, cTDP up to 500W [1] [1] 500W CPUをサポートするには、「オプションパーツ」セクションから検証済みのファンシンクを選択し、すべてのファン電源コネクタ（各ファンにつき4ピン+3ピン）が正しく接続されていることを確認してください。 [注記] CPUが1基のみ搭載されている場合、一部のPCIe機能やメモリ機能が利用できない可能性があります。 |
| Socket | 2 x LGA 6096 Socket SP5 |
| Chipset | System on Chip |
| Memory | 24 x DIMM slots Support DDR5 RDIMM 12-Channel memory per processor AMD EPYC™ 9005: Up to 6400 MT/s AMD EPYC™ 9004: Up to 4800 MT/s |
| LAN | 2 x 10Gb/s LAN (1 x Broadcom® BCM57416) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN |
| Video | Integrated in ASPEED® AST2600 – 1 x VGA port |
| Audio | N/A |
| Storage Interface | MCIO: 2 x MCIO 8i for 4 x Gen5 NVMe or 16 x SATA, from CPU_1 SlimSAS: 1 x SlimSAS 4i for 4 x SATA, from CPU_0 M.2: 1 x M.2 (2280/22110), PCIe Gen5 x4, from CPU_0 |
| RAID | N/A |
| PCIe Expansion Slots | Slot_4: PCIe x16 (Gen5 x16), from CPU_0 Slot_3: PCIe x16 (Gen5 x16), from CPU_0 Slot_2: PCIe x16 (Gen5 x16), from CPU_1 Slot_1: PCIe x16 (Gen5 x16), from CPU_1 2 x MCIO 8i (Gen5 x8 or SATA), from CPU_1 [1][2] [1] Gen5信号品質を確保するため、認定ケーブルについてはテクニカルサポートにお問い合わせください。 [2] コネクタはデフォルトでSATAをサポートしています。他のオプションを有効にするには、マニュアルを参照しBIOS設定を調整してください。 |
| Internal I/O | 1 x 24-pin ATX main power connector 2 x 8-pin ATX 12V power connectors 3 x 6-pin ATX 12V power connectors 2 x CPU fan headers (4pin) 2 x CPU fan headers (3pin) 4 x System fan headers 1 x USB 3.2 Gen1 x2 header 1 x M.2 slot 2 x MCIO 8i connectors 1 x SlimSAS 4i connector 1 x Front panel header 1 x Backplane board header 1 x PMBus connector 1 x IPMB connector 1 x TPM header |
| Rear I/O | 2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 1 x Serial port 2 x RJ45 ports 1 x MLAN port 1 x ID button with LED |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 |
| Board Management | ASPEED® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface
|
| PSU Connectors | 1 x 24-pin ATX main power connector 2 x 8-pin ATX 12V power connectors 3 x 6-pin ATX 12V power connectors |
| Operating Properties | Operating temperature: 10°C to 40°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) |
| Retail Packaging Content | 1 x MZ73-LM2 1 x I/O shield 1 x Quick start guide 1 x SlimSAS 4i to 4 x SATA cable (600mm) Single Box dimensions: 409 x 355 x 78 mm Carton dimensions: 729 x 415 x 432 mm Quantity: 10 x single boxes in one carton |
| Bulk Packaging Content | 10 x MZ73-LM2 10 x I/O shields Carton dimensions: 600 x 473 x 517 mm |
| Reference Numbers | Retail: 9MZ73LM2MR-000-3* Bulk: 9MZ73LM2NR-000-3* Part Numbers: - I/O shield: 12AIO-MZ73L1-00R – SlimSAS 4i to 4 x SATA cable (600mm): 25CFM-600800-A4R Optional parts: - 500W CPU fansink: 25ST0-0Z1921-C1R |
