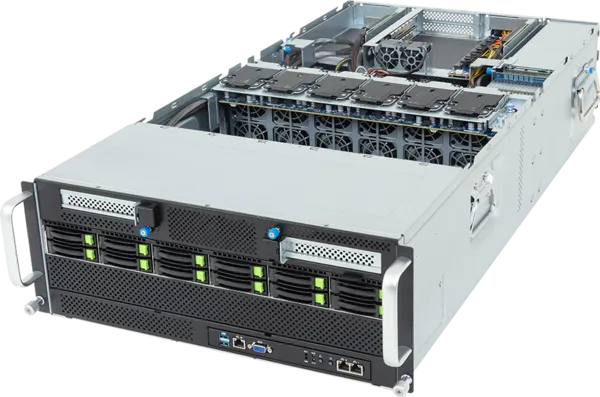

G494-SB4-AAP2

HPC/AIサーバー - Intel® Xeon® 6700/6500シリーズ・プロセッサー - 4U デュアルプロセッサー、PCIe Gen5対応GPU×8

4U Xeon6 6500PXeon6 6700PXeon6 6700E リダンダント電源 GPUサーバー

最大8基のデュアルスロットGen5 GPUに対応
以下の構成については条件付きで対応
- 4ウェイNVLinkブリッジを備えたNVIDIA H200 NVL PCIe GPU × 8基
- NVIDIA RTX PRO™ 6000 Blackwell Server Edition GPU × 8基
デュアル Intel® Xeon® 6700/6500 シリーズプロセッサ
CPU あたり 8 チャネル DDR5 RDIMM/MRDIMM（DIMM 32 スロット）
Intel® X710-AT2 経由の 10 Gb/s LAN ポート x 2
2.5 インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ x 12
GPU用 Gen5 x16レーン搭載 FHFL PCIe x16スロット ×8
Gen5 x16レーン搭載 FHHL PCIe x16スロット ×2
Gen5 x16レーン搭載 LP PCIe x16スロット ×3
前面に Gen5 x16レーン搭載 FHHL PCIe x16スロット ×2
3000 W 80 PLUS Titanium 冗長電源 ×4

主な仕様

データシート

製品仕様

Dimensions (WxHxD, mm)	4U 448 x 176 x 880
Motherboard	MSB4-G40
CPU	Intel^® Xeon^® 6 Processors – Intel^® Xeon^® 6700-Series Processors – Intel^® Xeon^® 6500-Series Processors Dual processor, TDP up to 350 W ^[注]CPUが1つしか搭載されていない場合、一部のPCIe機能やメモリ機能が利用できないことがあります。
Socket	2 x LGA 4710 Socket E2
Chipset	System on Chip
Memory	32 x DIMM slots Support DDR5 RDIMM/MRDIMM^[1] 8-Channel memory per processor RDIMM: Up to 6400 MT/s (1DPC), 5200 MT/s (2DPC) MRDIMM: Up to 8000 MT/s ^[1]MRDIMMは、Pコアを搭載した特定のIntel® Xeon® 6プロセッサでのみ、かつ1DPC構成でのみサポートされています。
LAN	Front: 2 x 10 Gb/s LAN (1 x Intel^® X710-AT2) – Support NCSI function 1 x 10/100/1000 Mb/s Management LAN
Video	Integrated in ASPEED^® AST2600 – 1 x VGA port
Storage	Front hot-swap: 12 x 2.5″ Gen5 NVMe/SATA/SAS-4^[1] – (2 x NVMe from CPU_0, 2 x NVMe from CPU_1) – (4 x NVMe from PEX89144_0, 4 x NVMe from PEX89144_1) ^[1]SATAおよびSASドライブをサポートするには、ストレージカードが必要です。
PCIe Expansion Slots	Rear: 4 x FHFL x16 (Gen5 x16), from PEX89144_0, for GPUs 4 x FHFL x16 (Gen5 x16), from PEX89144_1, for GPUs 1 x FHHL x16 (Gen5 x16), from CPU_0 1 x FHHL x16 (Gen5 x16), from PEX89144_1 2 x LP x16 (Gen5 x16), from PEX89144_0 1 x LP x16 (Gen5 x16), from PEX89144_1 Front: 1 x FHHL x16 (Gen5 x16), from CPU_0 1 x FHHL x16 (Gen5 x16), from CPU_1 ^[注]本システムは、オプションのファンキットを使用することで、最大8基の600 W GPUに対応しています。GPUのビデオ出力ポートは利用できません。検証済みのGPUについては、QVLリストをご参照ください。 ^[注]本システムは、周囲温度25°Cの環境下で、4-GPUセットを2つ構成し、各セットに4-way NVLinkブリッジを装備した8基のNVIDIA H200 NVL PCIe GPUをサポートします。 ^[注]本システムは、周囲温度25°Cの環境下で、8基のRTX PRO™ 6000 Blackwell Server Edition GPUをサポートします。 ^[注]本システムは、同一モデルのGPUでのみ検証されています。

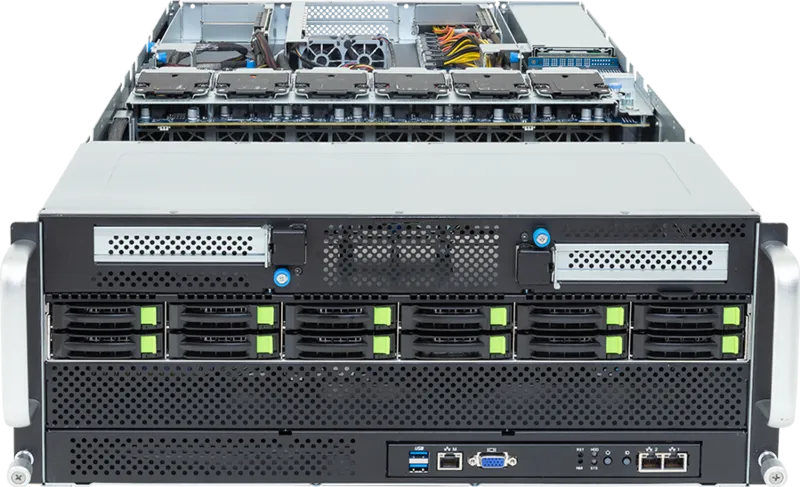

Front I/O	2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 2 x RJ45 ports 1 x MLAN port 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x Storage activity LED 1 x System status LED
Rear I/O	N/A
Security Modules	1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 1 x PRoT connector (only enabled on RoT SKU)
Power Supply^[#1]	Quad 3000 W 80 PLUS Titanium redundant power supplies^[1] AC Input: – 100-127V~/ 15.5A, 50-60Hz – 200-220V~/ 15.5A, 50-60Hz – 220-240V~/ 15.5A, 50-60Hz DC Input: (Only for China) – 240Vdc/ 15.5A DC Output: – Max 1000W/ 100-127V~ +12.2V/ 81A +12Vsb/ 3A – Max 2600W/ 200-220V~ +12.2V/ 213A +12Vsb/ 3A – Max 3000W/ 220-240V~ or 240Vdc Input +12.2V/ 245A +12Vsb/ 3A ^[1]本システムの電源には、C19電源コードが必要です。
OS Certifications	Red Hat Enterprise Linux 10.0 or later Windows Server 2025
System Fans	2 x 40x40x28mm 12 x 60x60x56mm
Operating Properties	Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing)
Weight	Net Weight: 66.8 kg Gross Weight: 68.8 kg
Packaging Dimensions	1300 x 800 x 439 mm
Packaging Content	1 x G494-SB4-AAP2 2 x CPU fansinks 8 x GPU power cables (16-pin, 150mm) 4 x Carriers 1 x L-shape Rail kit
Part Numbers	– Barebone package: 6NG494SB4DR000AAP2* – Motherboard: 9MSB4G40UR-000* – L-shape Rail kit: 25HB2-A96100-K0R – Front panel board – CFPG440: 9CFPG440NR-00* – Backplane board – CBP10C2: 9CBP10C2NR-00* Optional parts: - 8080 fan kit for 600 W GPUs: 6NG494SBXK002AFN001* (packaging dimensions: L441 x W242 x H272 mm)
