G363-SR0-LAX4
HPC/AIサーバー - 第5世代/第4世代 Intel® Xeon® Scalable - 3U デュアルプロセッサ HGX™ H200 4-GPU DLC
3U 第5世代 Xeon ScalableXeon CPU Max第4世代 Xeon Scalable 4GPU リダンダント電源 GPUサーバー 水冷
- 水冷式 NVIDIA HGX™ H200 4-GPU

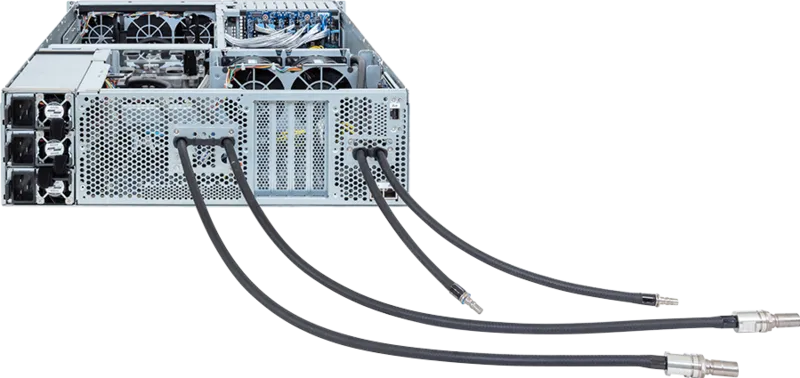

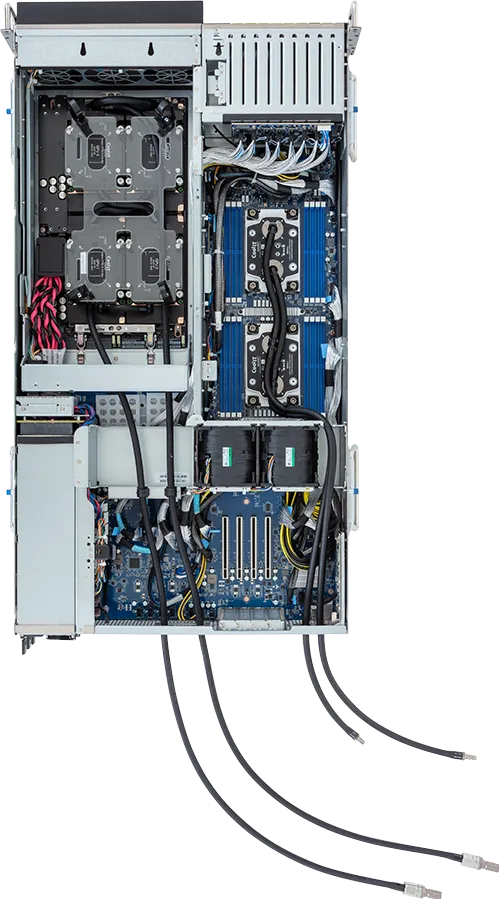

- CPU+GPU ダイレクト水冷ソリューション
- 900GB/s 第4世代 NVIDIA NVLink™
- 第5世代/第4世代 Intel® Xeon® スケーラブル・プロセッサー（デュアル）
- Intel® Xeon® CPU Max シリーズ（デュアル）
- 8チャネル DDR5 RDIMM、DIMM 16スロット
- デュアル ROM アーキテクチャ
- Broadcom® BCM57416 経由の 10Gb/s LAN ポート x 2
- Intel® I350-AM2経由の1Gb/s LANポート×2
- 2.5インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ×8
- PCIe Gen4 x4インターフェース搭載M.2スロット×1
- LP PCIe Gen5 x16スロット×6
- 2+1基構成 3000W 80 PLUS Titanium 冗長電源
製品仕様
| Dimensions (WxHxD, mm) | 3U 448 x 130 x 800 |
|---|---|
| Motherboard | MS63-HD2 |
| CPU | 5th Generation Intel® Xeon® Scalable Processors 4th Generation Intel® Xeon® Scalable Processors Intel® Xeon® CPU Max Series Dual processor, TDP up to 385W [注] CPUが1つしか搭載されていない場合、一部のPCIe機能やメモリ機能が利用できないことがあります。 |
| Socket | 2 x LGA 4677 Socket E |
| Chipset | Intel® C741 |
| Memory | 16 x DIMM slots Support DDR5 RDIMM 8-Channel memory per processor 5th Gen Intel® Xeon®: Up to 5600 MT/s 4th Gen Intel® Xeon®: Up to 4800 MT/s Intel® Xeon® Max Series: Up to 4800 MT/s |
| LAN | Front (I/O board – CLBH160): 2 x 1Gb/s LAN (1 x Intel® I350-AM2) – Support NCSI function (by switch setting) 1 x 10/100/1000 Mbps Management LAN Rear: 2 x 10Gb/s LAN (1 x Broadcom® BCM57416) – Support NCSI function (by switch setting) Rear (MLAN board – CDB66): 1 x 10/100/1000 Mbps Management LAN [注] 両方のMLANポートがケーブルで接続されている場合、前面のMLANポートがデフォルトとして設定されます。 |
| Video | Integrated in ASPEED® AST2600 – 1 x Mini-DP |
| Storage | Front hot-swap: 8 x 2.5″ Gen5 NVMe/SATA/SAS-4 [1] – (NVMe from PEX89144) Internal M.2 (CMTP192): 1 x M.2 (2280/22110), PCIe Gen4 x4, from CPU_0 [1] SASドライブを使用するには、SASカードが必要です。 |
| SAS | SASアドインカードが必要 |
| RAID | Intel® SATA RAID 0/1/10/5
Support optional RAID add-in cards |
| Modular GPU | Liquid-cooled NVIDIA HGX™ H200 with 4 x SXM GPUs |
| PCIe Expansion Slots | Front: Riser Card CRSH01R: – 1 x LP x16 (Gen5 x16), from CPU_0 PCIe Cable: – 1 x LP x16 (Gen5 x16), from CPU_1 1 x OCP NIC 3.0, from CPU_0, disabled Rear: 4 x LP x16 (Gen5 x16), from PEX89144, support RDMA – (Equipped with full-height brackets) [注] NVIDIA® BlueField®-3 DPU/SuperNIC™ を搭載する場合、周囲温度は 30°C までに制限されます。 |
| Front I/O | 1 x Power button with LED 1 x ID button with LED 1 x Reset button 1 x Storage activity LED 1 x System status LED I/O board – CLBH160: 2 x USB 3.2 Gen1 ports (Type-A) 1 x Mini-DP 2 x RJ45 ports (Intel I350) 1 x MLAN port (default) |
| Rear I/O | 2 x RJ45 ports (Broadcom BCM57416) MLAN board – CDB66: |
| Backplane Board | Speed and bandwidth: PCIe Gen5 x4 or SATA 6Gb/s or SAS-4 24Gb/s |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM010 |
| Power Supply[#1] | 2+1 3000W 80 PLUS Titanium redundant power supplies [1] AC Input: DC Input: (Only for China) DC Output: [1] 本システムの電源には、C19電源コードが必要です。 |
| System Management | ASPEED® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface
|
| OS Certifications | Windows Server 2022 |
| System Fans | 4 x 80x80x80mm |
| Operating Properties | Operating temperature: 10°C to 40°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) [注] システムの安定性を確保し、結露を防ぐため、相対湿度が50%を超える場合は、冷却水の入口温度を乾球温度より高く設定し、かつ45°Cを超えないようにする必要があります。 |
| Weight | Net Weight: 50 kg Gross Weight: 60 kg |
| Packaging Dimensions | 1200 x 800 x 439 mm |
| Packaging Content | 1 x G363-SR0-LAX4 1 x Mini-DP to D-Sub cable 6 x Carriers 1 x L-shape Rail kit |
| Part Numbers | – Barebone with NVIDIA module: 6NG363SR0DR000LBX4* – Motherboard: 9MS63HD2UR-000* – L-shape Rail kit: 25HB2-A86102-K0R – CoolIT CPU cold plate loop: 25ST7-100006-C4R – CoolIT GPU cold plate loop: 25ST7-3000Z5-C4R – Front panel board – CFP1000: 9CFP1000NR-00* – Backplane board – CBP2081: 9CBP2081NR-00* – Fan module: 25ST2-888030-S1R – Fan module: 25ST2-888031-S1R – M.2 expansion card – CMTP192: 9CMTP192NR-00* – Riser card – CRSH01R: 9CRSH01RNR-00* – OCP card – CNVC171: 9CNVC171NR-00* – Front I/O board (incl. I350-AM2) – CLBH160: 9CLBH160NR-00* – PCIe switch board: – CPBG901 9CPBG901NR-00* – Rear MLAN board – CDB66: 9CDB66NR-00* – Mini-DP to D-Sub cable: 25CRN-200801-K1R – Power supply: 25EP0-23000A-D0S Optional parts: - RMA packaging: 6NG363SR0SR-RMA-L100 |
[#1] サーバーパッケージには電源コードは含まれておりません。お客様ご自身で、オプションのアクセサリーから適切な電源コードをお選びいただくか、カスタマイズについては営業担当までお問い合わせください。
