G294-S45-AAP2

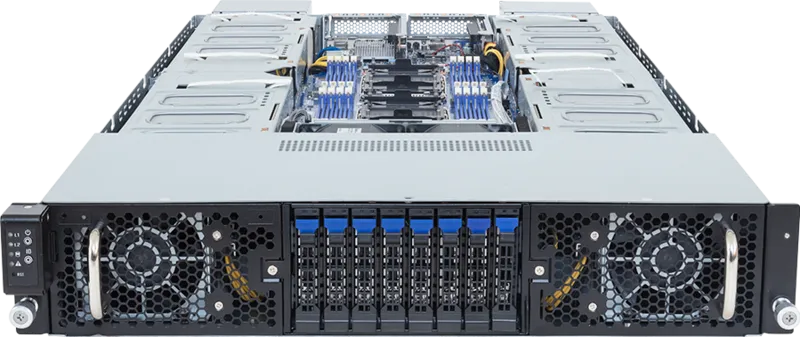

HPC/AIサーバー - Intel® Xeon® 6 プロセッサー - 2U デュアルプロセッサー、PCIe Gen5 GPU 8基搭載
2U Xeon6 6500PXeon6 6700PXeon6 6700E 8GPU リダンダント電源 GPUサーバー
- 最大8基のデュアルスロットGen5 GPUに対応
- 4基のNVIDIA H200 NVL PCIe GPUに対応
- デュアル Intel® Xeon® 6700/6500シリーズ・プロセッサ
- 8チャネル DDR5 RDIMM / MRDIMM、16スロット
- Intel® X710-AT2経由の10Gb/s LANポート×2
- 2.5インチSATA/SAS-4ホットスワップベイ×8

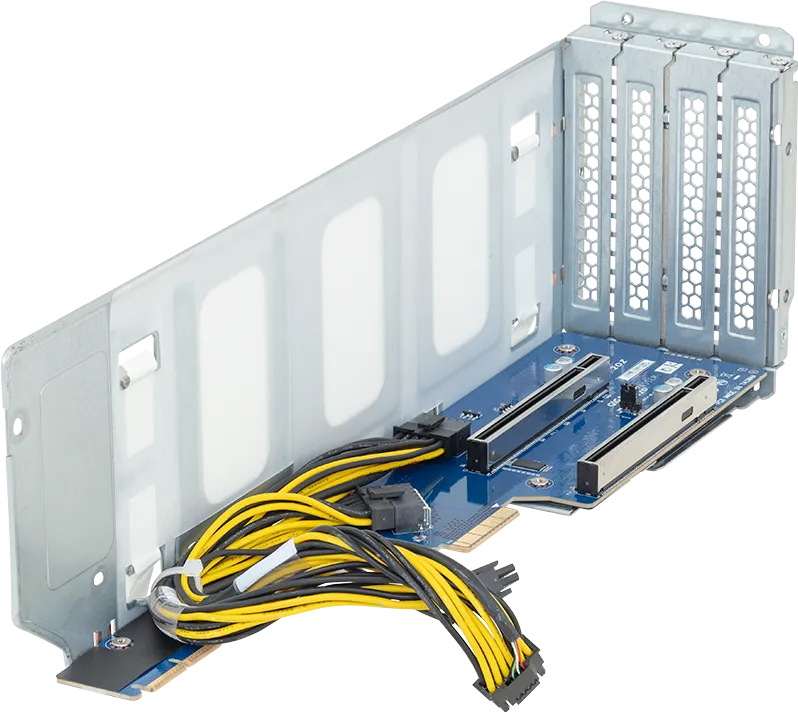

- GPU用FHFL PCIe Gen5 x16スロット×8
- LP PCIe Gen5 x16スロット×2
- 3000W 80 PLUS Titanium認定の冗長電源×2
製品仕様
| Dimensions (WxHxD, mm) | 2U 448 x 87.5 x 962 (depth including 112 mm rear fans) |
|---|---|

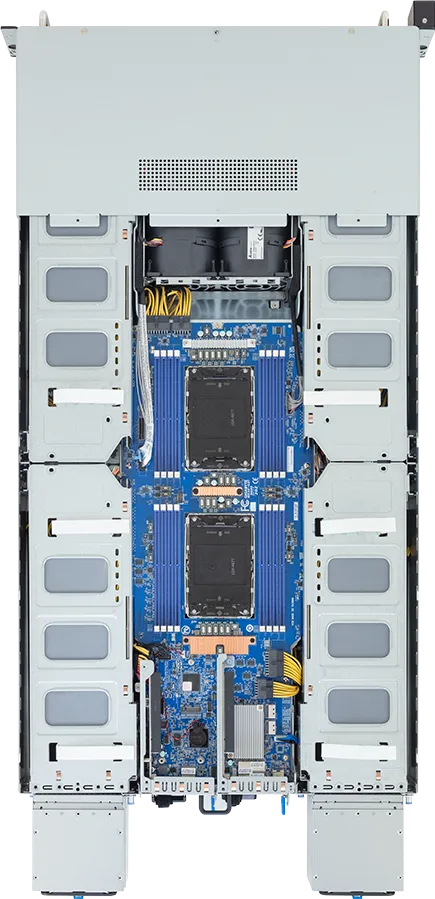

| Motherboard | MS44-G21 |
| CPU | Intel® Xeon® 6 Processors – Intel® Xeon® 6700-Series Processors – Intel® Xeon® 6500-Series Processors Dual processor, TDP up to 250W – At 30°C ambient, TDP up to 300W – At 25°C ambient, TDP up to 350W [注] CPUが1つしか搭載されていない場合、一部のPCIe機能やメモリ機能が利用できないことがあります。 |
| Socket | 2 x LGA 4710 Socket E2 |
| Chipset | System on Chip |
| Memory | 16 x DIMM slots Support DDR5 RDIMM/MRDIMM [1] 8-Channel memory per processor RDIMM: Up to 6400 MT/s MRDIMM: Up to 8000 MT/s [1] MRDIMMは、Pコアを搭載した特定のIntel® Xeon® 6プロセッサでのみサポートされています。 |
| LAN | Rear: 2 x 10Gb/s LAN (1 x Intel® X710-AT2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN |
| Video | Integrated in ASPEED® AST2600 – 1 x VGA port |
| Storage | Front hot-swap: 4 x 2.5″ Gen5 NVMe/SATA/SAS-4 [1][2] 4 x 2.5″ SATA/SAS-4 [1] – (SATA from CPU_0) [1] SASドライブを使用するには、SASカードが必要です。 [2] NVMeに対応するには、追加のNVMeケーブルが必要となり、PCIeスロットを占有します。対応するNVMeケーブルについては、オプション部品をご参照ください。 |
| PCIe Expansion Slots | 4 x FHFL x16 (Gen5 x16), from CPU_0, for GPUs 4 x FHFL x16 (Gen5 x16), from CPU_1, for GPUs 1 x LP x16 (Gen5 x16), from CPU_0 1 x LP x16 (Gen5 x16), from CPU_1 [注] 本システムは、周囲温度25°Cの環境下で、4基のNVIDIA H200 NVL PCIe GPUをサポートしており、これらは4つの1GPUセットとして構成されています。 [注] 機械的な制約により、GPUのビデオ出力ポートは利用できません。 [注] 本システムは、特定のGPUモデルでのみ検証されています。 |
| Front I/O | 1 x Power button with LED 1 x ID button with LED 1 x Reset button 2 x LAN activity LEDs 1 x Storage activity LED 1 x System status LED |

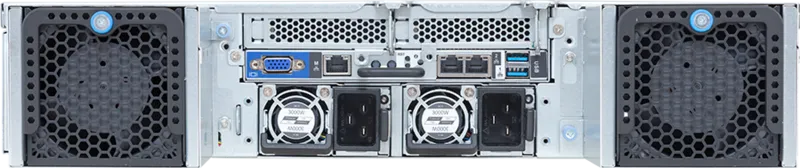

| Rear I/O | 2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 2 x RJ45 ports 1 x MLAN port 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x System status LED |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 1 x PRoT connector (only enabled on RoT SKU) |
| Power Supply[#1] | Dual 3000W 80 PLUS Titanium redundant power supply [1] AC Input: DC Input: (Only for China) DC Output: [1] 本システムの電源には、C19電源コードが必要です。 |
| OS Certifications | Windows Server 2025 |
| System Fans | 8 x 80x80x80mm |
| Operating Properties | Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) |
| Packaging Dimensions | 1241 x 742 x 305 mm |
| Packaging Content | 1 x G294-S45-AAP2 2 x CPU heatsinks 4 x GPU power cables (16-pin, 250mm) 4 x GPU power cables (16-pin, 280mm) 4 x Carriers 1 x L-shape Rail kit |
| Part Numbers | – Barebone package: 6NG294S45DR000AAP2* – Motherboard: 9MS44G21UR-000* Optional parts: – NVMe cables (A)x2+(B):
(A) MCIO 4i to MCIO 4i: 25CF9-8007A4-A4R (B) MCIO 8i to 2 x MCIO 4i: 25CF9-450703-A4R |
[#1] サーバーパッケージには電源コードは含まれておりません。お客様ご自身でオプションのアクセサリーから適切な電源コードをお選びいただくか、カスタマイズについては営業担当までお問い合わせください。
