G294-S41-AAP2

HPC/AIサーバー - Intel® Xeon® 6700/6500 - 2U デュアルプロセッサ、PCIe Gen5対応GPU×4

2U Xeon6 6500PXeon6 6700PXeon6 6700E 4GPU リダンダント電源汎用サーバー GPUサーバー

最大4基のデュアルスロットGen5 GPUに対応
4基のNVIDIA H200 NVL PCIe GPUに対応
デュアル Intel® Xeon® 6700/6500シリーズ・プロセッサ
8チャネル DDR5 RDIMM / MRDIMM、24スロット
Intel® X710-AT2 経由の10Gb/s LANポート×2
2.5インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ ×8
GPU用 FHFL PCIe Gen5 x16 スロット ×4 または FHFL PCIe Gen5 x8 スロット ×8
LP PCIe Gen5 x16 スロット ×2
デュアル 3000W 80 PLUS Titanium 冗長電源

主な仕様

データシート

製品仕様

Dimensions (WxHxD, mm)	2U 448 x 87.5 x 962 (depth including 112 mm rear fans)
Motherboard	MS44-G20
CPU	Intel^® Xeon^® 6 Processors – Intel^® Xeon^® 6700-Series Processors – Intel^® Xeon^® 6500-Series Processors Dual processor, TDP up to 250W – At 30°C ambient, TDP up to 300W – At 25°C ambient, TDP up to 350W ^[注]CPUが1つしか搭載されていない場合、一部のPCIe機能やメモリ機能が利用できないことがあります。
Socket	2 x LGA 4710 Socket E2
Chipset	System on Chip
Memory	24 x DIMM slots^[1] Support DDR5 RDIMM/MRDIMM^[2] 8-Channel memory per processor RDIMM: Up to 6400 MT/s (1DPC), 5200 MT/s (2DPC) MRDIMM: Up to 8000 MT/s ^[1]Intel® Xeon® 6700E シリーズ・プロセッサーは、最大 16 個の DIMM までをサポートします。 ^[2]MRDIMMは、P-コアを搭載した Intel® Xeon® 6 プロセッサーおよび 1DPC 構成でのみサポートされます。
LAN	Rear: 2 x 10Gb/s LAN (1 x Intel^® X710-AT2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN
Video	Integrated in ASPEED^® AST2600 – 1 x VGA port
Storage	Front hot-swap: 8 x 2.5″ Gen5 NVMe/SATA/SAS-4^[1][2] – (4 x NVMe from CPU_0, 4 x NVMe from CPU_1) ^[1]SATAおよびSASドライブに対応するには、ストレージカードが必要です。 ^[2]PCIeストレージカードを使用せずにSATAに対応できるオプションのM.2ストレージキットをご用意しています。詳細については、弊社営業チームまでお問い合わせください。
PCIe Expansion Slots	Riser Card x 6: – 4 x FHFL x16 (Gen5 x16) or 8 x FHFL x16 (Gen5 x8), for GPUs – 1 x LP x16 (Gen5 x16), from CPU_0 – 1 x LP x16 (Gen5 x16), from CPU_1 ^[注]本システムは、周囲温度25°Cの環境下で、NVLinkブリッジ非対応の4基のNVIDIA H200 NVL PCIe GPUをサポートしています。 ^[注]機械的な制約により、GPUのビデオ出力ポートは利用できません。 ^[注]本システムは、同一モデルのGPUでのみ検証されています。
Front I/O	1 x Power button with LED 1 x ID button with LED 1 x Reset button 2 x LAN activity LEDs 1 x Storage activity LED 1 x System status LED

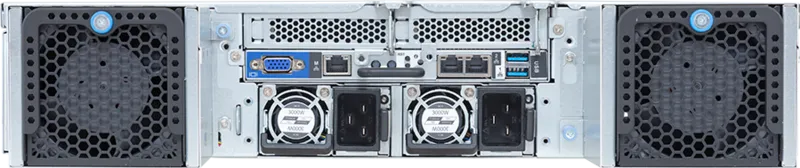

Rear I/O	2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 2 x RJ45 ports 1 x MLAN port 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x System status LED
Security Modules	1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 1 x PRoT connector (only enabled on RoT SKU)
Power Supply^[#1]	Dual 3000W 80 PLUS Titanium redundant power supply^[1] AC Input: – 100-127V~/ 15.5A, 50-60Hz – 200-220V~/ 15.5A, 50-60Hz – 220-240V~/ 15.5A, 50-60Hz DC Input: (Only for China) – 240Vdc/ 15.5A DC Output: – Max 1000W/ 100-127V~ +12.2V/ 81A +12Vsb/ 3A – Max 2600W/ 200-220V~ +12.2V/ 213A +12Vsb/ 3A – Max 3000W/ 220-240V~ or 240Vdc Input +12.2V/ 245A +12Vsb/ 3A ^[1]本システムの電源には、C19電源コードが必要です。
System Fans	8 x 80x80x80mm
Operating Properties	Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing)
Weight	Net Weight: 34.67 kg Gross Weight: 38 kg
Packaging Dimensions	1241 x 742 x 305 mm
Packaging Content	1 x G294-S41-AAP2 2 x CPU heatsinks 4 x GPU power cables (16-pin, 250mm) 4 x Carriers 1 x L-shape Rail kit
Part Numbers	– Barebone package: 6NG294S41DR000AAP2* – Motherboard: 9MS44G20UR-000* – L-shape Rail kit: 25HB2-A86102-K0R – Backplane board – CBPG086: 9CBPG086NR-00*
