R283-Z93-AAL1 (rev. 1.x)

ラックサーバー - AMD EPYC™ 9004 - 2U デュアルプロセッサ、PCIe Gen5 GPU×2、Titanium

2U EPYC9005EPYC9004 リダンダント電源汎用サーバー GRAID搭載モデル

最大2基のデュアルスロットGen5 GPUに対応
AMD EPYC™ 9004シリーズプロセッサを2基搭載
12チャネルDDR5 RDIMM、DIMMスロット24基
デュアルROMアーキテクチャ
Intel® I350-AM2搭載の1Gb/s LANポート×2
3.5インチ/2.5インチ Gen4 NVMe/SATA/SAS ホットスワップベイ ×4
3.5インチ/2.5インチ SATA/SAS ホットスワップベイ ×8
背面側 2.5インチ SATA/SAS ホットスワップベイ ×4
GPU用 FHFL PCIe Gen5 x16 スロット ×2
FHHL PCIe Gen5 x16スロット ×2
OCP NIC 3.0 PCIe Gen5 x16スロット ×2
Graid Technology製 SupremeRAID™ 対応
1+1構成 2700W 80 PLUS Titanium 冗長電源

主な仕様

データシート

製品仕様

Dimensions (WxHxD, mm)	2U 438 x 87 x 815
Motherboard	MZ93-FS0
CPU	AMD EPYC™ 9005 Series Processors AMD EPYC™ 9004 Series Processors Dual processor, cTDP up to 240W^[1] ^[1]cTDPが240WのEPYC 9005シリーズ・プロセッサは、周囲温度が25°Cの場合にのみサポートされます。 ^[注]CPUが1基のみ搭載されている場合、一部のPCIeまたはメモリ機能が利用できないことがあります。
Socket	2 x LGA 6096 Socket SP5
Chipset	System on Chip
Memory	24 x DIMM slots DDR5 memory supported 12-Channel memory per processor RDIMM: Up to 4800 MT/s
LAN	Rear (G-SCM board – CDCR114): 2 x 1Gb/s LAN (1 x Intel^® I350-AM2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN
Video	Integrated in ASPEED^® AST2600 – 1 x Mini-DP
Storage	Front hot-swap: 4 x 3.5″/2.5″ Gen4 NVMe/SATA/SAS^[1] 8 x 3.5″/2.5″ SATA/SAS^[1] – (NVMe from CPU_1) – (6 x SATA via CRS2810 from CPU_0) – (6 x SATA via CRS2810 from CPU_1) Rear hot-swap: 4 x 2.5″ SATA/SAS^[1] – (SATA via CRS2810 from CPU_1) Internal M.2: 1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_0, occupied for SATA 1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_1, occupied for SATA 1 x M.2 (2280/22110), PCIe Gen3 x2, from CPU_1, occupied for SATA ^[1]SASドライブをサポートするには、SASカードが必要です。 ^[注]SATAホットプラグユーティリティは、サポートページからダウンロードできます。
SAS	SASアドインカードが必要
RAID	RAIDアドインカードが必要 Optional compatible RAID Cards: NVMe RAID Cards with SupremeRAID™ by Graid Technology RAID Card models: SR-1001-ED4 Support RAID 0/1/5/6/10
PCIe Expansion Slots	Riser Card CRS101T: – 1 x FHHL x16 (Gen5 x16), from CPU_0 Riser Card CRS101Q: – 1 x FHHL x16 (Gen5 x16), from CPU_1 Riser Card CRS201I: – 1 x FHFL x16 (Gen5 x16), from CPU_0, for GPUs Riser Card CRS2227: – 1 x FHFL x16 (Gen5 x16), from CPU_1, for GPUs 1 x OCP NIC 3.0 (Gen5 x16), from CPU_0 – Supports NCSI function1 x OCP NIC 3.0 (Gen5 x16), from CPU_1 – Supports NCSI function

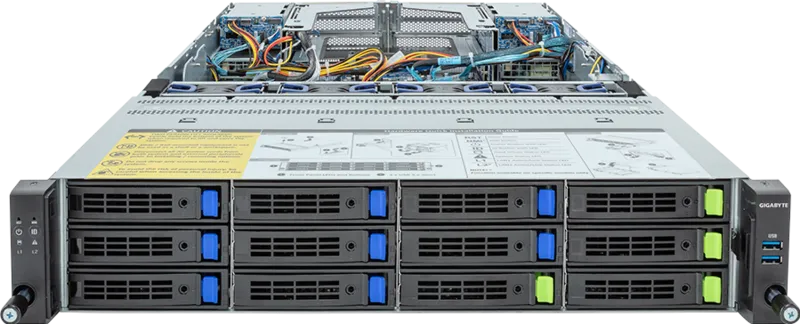

Front I/O	2 x USB 3.2 Gen1 ports (Type-A) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 2 x LAN activity LEDs 1 x Storage activity LED 1 x System status LED

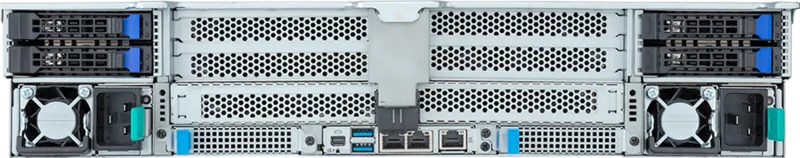

Rear I/O	G-SCM board – CDCR114: 2 x USB 3.2 Gen1 ports (Type-A) 1 x Mini-DP 2 x RJ45 ports 1 x MLAN port 1 x ID LED
Backplane Board	Speed and bandwidth: Front – CBP20C5: PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s Rear – CBP2022: SATA 6Gb/s or SAS 12Gb/s
Security Modules	1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM010
Power Supply^[#1]	1+1 2700W 80 PLUS Titanium redundant power supplies^[1] AC Input: – 100-127V~/ 12A, 50-60Hz – 200-240V~/ 16A, 50-60Hz DC Input: (Only for China) – 240Vdc/ 16A DC Output: – Max 1008W/ 100-127V~ +12V/ 84A +12Vsb/ 3A – Max 2700W/ 200-240V~ or 240Vdc Input +12V/ 225A +12Vsb/ 3A ^[1]本システムの電源には、C19電源コードが必要です。 ^[注]GIGABYTEでは、さまざまな効率等級および出力仕様の電源ユニット（PSU）をご用意しています。完全な冗長性はサーバーの構成によって異なる場合があり、別の電源ユニットの選択肢が必要になる可能性があります。最適な電源ソリューションについては、弊社営業担当までお問い合わせください。
System Management	ASPEED^® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface Dashboard HTML5 KVM Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.) Sensor Reading History Data FRU Information SEL Log in Linear Storage / Circular Storage Policy Hardware Inventory Fan Profile System Firewall Power Consumption Power Control Advanced power capping LDAP / AD / RADIUS Support Backup & Restore Configuration Remote BIOS/BMC/CPLD Update Event Log Filter User Management Media Redirection Settings PAM Order Settings SSL Settings SMTP Settings
OS Compatibility	サポートページのOS互換性一覧をご確認ください。 Additional certifications: Windows Server 2022 Windows Server 2025
System Fans	4 x 80x80x38mm (18,300rpm)
Operating Properties	Operating temperature: 10°C to 30°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing)
Weight	Net Weight: 30 kg Gross Weight: 32.5 kg
Packaging Dimensions	1082 x 685 x 314mm
Packaging Content	1 x R283-Z93-AAL1 2 x CPU heatsinks 1 x Mini-DP to D-Sub cable 2 x GPU power cables (2x PCIe 8pin, 350mm) 1 x 2-Section Rail kit
Part Numbers	– Barebone package (EPYC 9005/9004): 6NR283Z93DR000ABL1* – Barebone package (EPYC 9004): 6NR283Z93DR000AAL1* – Motherboard: 9MZ93FS0UR-000* – 2-Section Rail kit (CMA not supported): 25HB2-3A0206-K0R – CPU heatsink: 25ST1-553202-A0R – Front panel board – CFP2001: 9CFP2001NR-00* – Backplane board – CBP2022: 9CBP2022NR-00* – Backplane board – CBP20C5: 9CBP20C5NR-00* – Fan module: 25ST2-88382T-S1R – Riser card – CRS101Q: 9CRS101QNR-00* – Riser card – CRS101T: 9CRS101TNR-00* – Riser card – CRS201I: 9CRS201INR-00* – Riser card – CRS2227: 9CRS2227NR-00* – M.2 type SATA card – CRS2810: 9CRS2810NR-00* – G-SCM board – CDCR114: 9CDCR114NR-00* – Mini-DP to D-Sub cable: 25CRN-200801-K1R – GPU power cable (2x PCIe 8pin, 350mm): 25CRI-350305-Y4R – Power supply: 25EP0-227000-D0S Optional parts: - RAID card (SR-1001-ED4): 25FC1-SR1000-AFS – 3-Section Rail kit (Supports CMA): 25HB2-A56121-K0R – Cable Management Arm: 25HB1-R18300-K0R – RMA packaging: 6NR283Z93SR-RMA-A100
