    E283-Z90-AAV1 (rev. 1.x)

    エッジサーバー - AMD EPYC™ 9004 - 2U デュアルプロセッサ 4ベイ Gen4 NVMe/SATA/SAS Titanium

    2U EPYC9005EPYC9004 リダンダント電源 汎用サーバー

    • デュアル AMD EPYC™ 9004 シリーズ プロセッサ
    • 12チャネル DDR5 RDIMM、24 x DIMM
    • デュアル ROM アーキテクチャ
    • Intel® I350-AM2 経由の 1Gb/s LAN ポート x 2
    • 背面側に2.5インチ Gen4 NVMe/SATA/SAS ホットスワップベイ ×4
    • PCIe Gen3 x4およびx2インターフェース搭載M.2スロット ×2
    • FHHL PCIe Gen5 x16およびx8スロット ×6
    • OCP NIC 3.0 PCIe Gen5 x16スロット ×2
    • デュアル 1600W 80 PLUS Titanium 冗長電源
    主な仕様
    データシート

    製品仕様

    Dimensions (WxHxD, mm) 2U
    438 x 87.5 x 625
    Motherboard MZ93-FS0
    CPU AMD EPYC™ 9005 Series Processors
    AMD EPYC™ 9004 Series Processors

    Dual processor, cTDP up to 400W [1]

    [1] 対応CPUのSKUについては、サポートページのQVLをご参照いただくか、弊社営業担当までお問い合わせください。
    [注] CPUが1基のみ搭載されている場合、一部のPCIeまたはメモリ機能が利用できない場合があります。
    Socket 2 x LGA 6096
    Socket SP5
    Chipset System on Chip

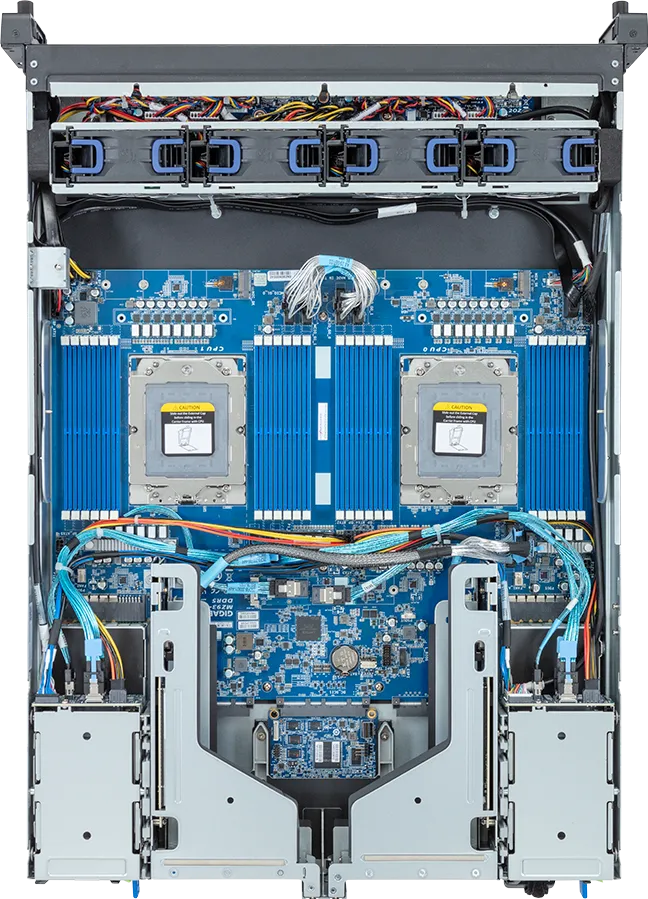

    Memory 24 x DIMM slots
    DDR5 memory supported
    12-Channel memory per processor
    RDIMM: Up to 4800 MT/s
    LAN Rear (G-SCM board – CDCR114):
    2 x 1Gb/s LAN (1 x Intel® I350-AM2)
    – Support NCSI function

    1 x 10/100/1000 Mbps Management LAN
    Video Integrated in ASPEED® AST2600
    – 1 x Mini-DP
    Storage Rear hot-swap:
    4 x 2.5″ Gen4 NVMe/SATA/SAS [1]
    – (NVMe from CPU_1)
    – (SATA via CRS2810 from CPU_1)

    Internal M.2:
    1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_0
    1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_1, occupied for SATA
    1 x M.2 (2280/22110), PCIe Gen3 x2, from CPU_1

    [1] SASドライブをサポートするには、SASカードが必要です。
    [注] SATAホットプラグユーティリティは、サポートページからダウンロードできます。
    SAS SASアドインカードが必要
    RAID RAIDアドインカードが必要
    PCIe Expansion Slots Riser Card CRS101T:
    – 1 x FHHL x16 (Gen5 x16), from CPU_0

    Riser Card CRS101Q:
    – 1 x FHHL x16 (Gen5 x16), from CPU_1

    Riser Card CRS202M:
    – 1 x FHHL x16 (Gen5 x16), from CPU_0
    – 1 x FHHL x16 (Gen5 x8), from CPU_0

    Riser Card CRS202N:
    – 1 x FHHL x16 (Gen5 x16), from CPU_1
    – 1 x FHHL x16 (Gen5 x8), from CPU_01 x OCP NIC 3.0 (Gen5 x16), from CPU_0
    – Supports NCSI function1 x OCP NIC 3.0 (Gen5 x16), from CPU_1
    – Supports NCSI function

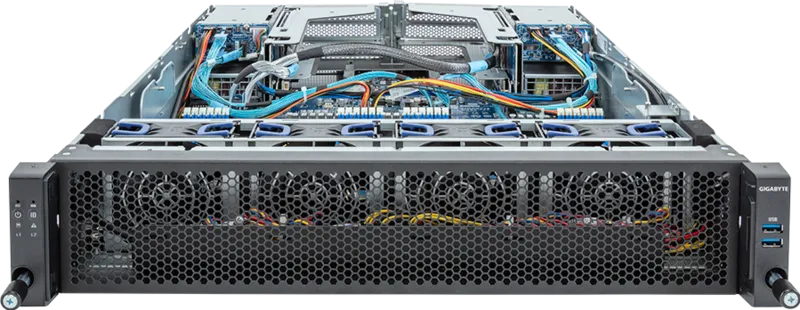

    Front I/O 2 x USB 3.2 Gen1 ports (Type-A)
    1 x Power button with LED
    1 x ID button with LED
    1 x NMI button
    1 x Reset button
    2 x LAN activity LEDs
    1 x Storage activity LED
    1 x System status LED

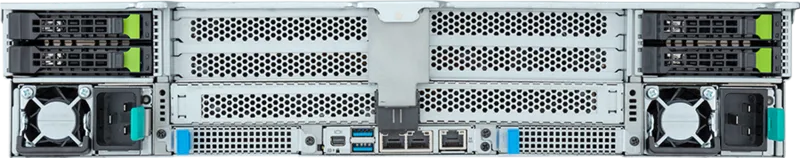

    Rear I/O G-SCM board – CDCR114:
    2 x USB 3.2 Gen1 ports (Type-A)
    1 x Mini-DP
    2 x RJ45 ports
    1 x MLAN port
    1 x ID LED
    Backplane Board Speed and bandwidth:
    PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s
    Security Modules 1 x TPM header with SPI interface
    – Optional TPM2.0 kit: CTM010
    Power Supply[#1] Dual 1600W 80 PLUS Titanium redundant power supply

    AC Input:
    – 100-240V~/ 12-9.5A, 50/60Hz

    DC Input: (Only for China)
    – 240Vdc/ 9.5A

    DC Output:
    – Max 1000W/ 100-127V~
    +12.2V/ 82A
    +12Vsb/ 3A
    – Max 1600W/ 200-240V~ or 240Vdc Input
    +12.2V/ 131.2A
    +12Vsb/ 3A

    [注] GIGABYTEでは、さまざまな効率等級および出力仕様の電源ユニット（PSU）をご用意しています。完全な冗長性の実現はサーバー構成によって異なる場合があり、代替の電源ユニットが必要となる可能性があります。最適な電源ソリューションについては、弊社営業担当までお問い合わせください。
    System Management ASPEED® AST2600 Baseboard Management Controller
    GIGABYTE Management Console web interface

    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • Advanced power capping
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
    OS Compatibility Please refer to OS compatibility table in support page

    Additional certifications:
    Windows Server 2022
    Windows Server 2025
    System Fans 4 x 80x80x38mm
    Operating Properties Operating temperature: 10°C to 35°C
    Operating humidity: 8% to 80% (non-condensing)
    Non-operating temperature: -40°C to 60°C
    Non-operating humidity: 20% to 95% (non-condensing)
    Weight Net Weight: 22.39 kg
    Gross Weight: 27.39 kg
    Packaging Dimensions 987 x 594 x 282 mm
    Packaging Content 1 x E283-Z90-AAV1
    2 x CPU heatsinks
    1 x Mini-DP to D-Sub cable

    [注] レールキットは付属していません。対応するレールキットについては、オプションパーツをご参照ください。
    Part Numbers – Barebone package (EPYC 9005/9004): 6NE283Z90DR000ABV1*
    – Barebone package (EPYC 9004): 6NE283Z90DR000AAV1*
    – Motherboard: 9MZ93FS0UR-000*
    – CPU heatsink: 25ST1-15320G-A0R
    – Front panel board – CFP2001: 9CFP2001NR-00*
    – Backplane board – CBP2022: 9CBP2022NR-00*
    – Fan module: 25ST2-88382T-S1R
    – M.2 type SATA card – CRS2810: 9CRS2810NR-00*
    – Riser card – CRS101Q: 9CRS101QNR-00*
    – Riser card – CRS101T: 9CRS101TNR-00*
    – Riser card – CRS202M: 9CRS202MNR-00*
    – Riser card – CRS202N: 9CRS202NNR-00*
    – G-SCM board – CDCR114: 9CDCR114NR-00*
    – Mini-DP to D-Sub cable: 25CRN-200801-K1R
    – Power supply: 25EP0-21600E-L0S

    Optional parts:

    - 2-Section Rail kit (385-480mm): 25HB2-3A0204-K0R (MOQ: 500)
    – 2-Section Rail kit (660-840mm): 25HB2-3A0203-K0R
    – RMA packaging: 6NE283Z90SR-RMA-A100
