G4L3-ZX1-LAX1
HPC/AIサーバー - AMD EPYC™ 9005/9004 - 4U デュアルプロセッサ AMD Instinct™ MI300X DLC
4U EPYC9005EPYC9004 4GPU リダンダント電源 GPUサーバー 水冷
- 水冷式 AMD Instinct™ MI300X OAM GPU × 8

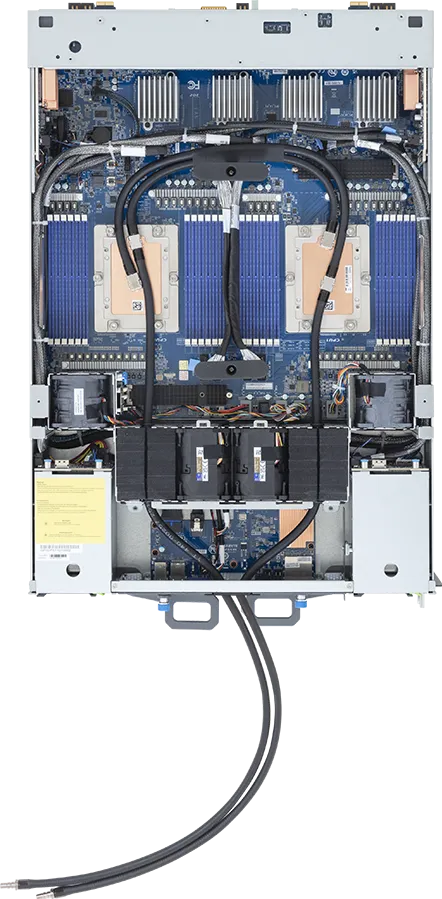

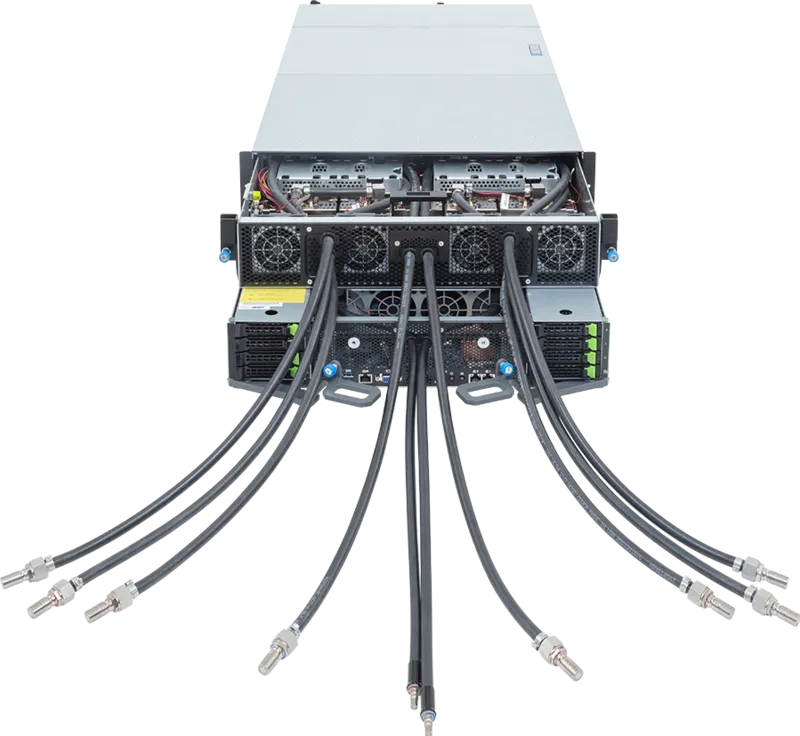

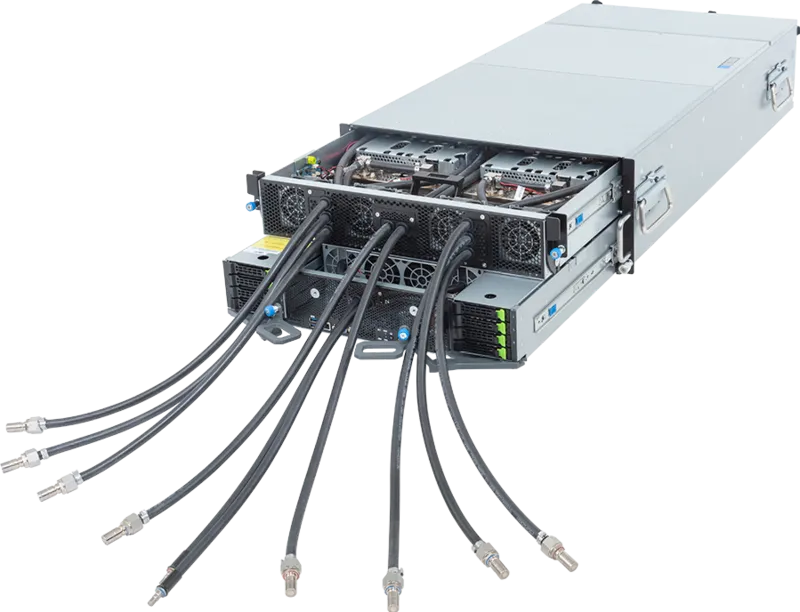

- 漏れ検知機能付き CPU+GPU ダイレクト水冷ソリューション
- AMD EPYC™ 9005/9004 シリーズ プロセッサ × 2
- 12チャネル DDR5 RDIMM、DIMM × 24
- デュアル ROM アーキテクチャ
- Intel® X710-AT2 経由の 10Gb/s LAN ポート × 2
- PCIe Gen3 x4およびx1インターフェースを備えたM.2スロット×2
- 2.5インチ Gen5 NVMe ホットスワップベイ×8
- FHHLデュアルスロット PCIe Gen5 x16スロット×4
- FHHLシングルスロット PCIe Gen5 x16スロット×8
- 4+4ピン 3000W 80 PLUS Titanium 冗長電源×2
製品仕様
| Dimensions (WxHxD, mm) | 4U 447 x 175.5 x 901 |
|---|---|
| Motherboard | MZB3-PE0 |
| CPU | AMD EPYC™ 9005 Series Processors AMD EPYC™ 9004 Series Processors Dual processor, cTDP up to 500W [注] CPUが1つしか搭載されていない場合、一部のPCIe機能やメモリ機能が利用できないことがあります。 |
| Socket | 2 x LGA 6096 Socket SP5 |
| Chipset | System on Chip |
| Memory | 24 x DIMM slots Support DDR5 RDIMM 12-Channel memory per processor AMD EPYC™ 9005: Up to 6400 MT/s AMD EPYC™ 9004:Up to 4800 MT/s |
| LAN | Front (I/O board – CFPG540): 2 x 10Gb/s LAN (1 x Intel® X710-AT2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN Rear (MLAN board – CDB66): 1 x 10/100/1000 Mbps Management LAN [注] 両方のMLANポートがケーブルで接続されている場合、前面のMLANポートがデフォルトとして設定されます。 |
| Video | Integrated in ASPEED® AST2600 – 1 x VGA port |
| Storage | Front hot-swap: 8 x 2.5″ Gen5 NVMe – (NVMe from PEX89104) Internal M.2: 1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_1 1 x M.2 (2280/22110), PCIe Gen3 x1, from CPU_0 |
| SAS | N/A |
| RAID | N/A |
| Modular GPU | Liquid-cooled 8 x AMD Instinct™ MI300X OAM GPUs |
| PCIe Expansion Slots | PCIe Bridge Board – CBG76: – 8 x FHHL x16 (Gen5 x16), from PEX89104 PCIe Bridge Board – CPBG045 x 2: – 4 x FHHL x16 (Gen5 x16), from PEX89048 [注] NVIDIA® BlueField®-3 DPU/SuperNIC™ を搭載する場合、周囲温度は 30°C までに制限されます。 |
| Front I/O | I/O board – CFPG540: 2 x USB 3.2 Gen1 ports (Type-A) 1 x VGA port 2 x RJ45 ports 1 x MLAN port (default) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x Storage activity LED 1 x System status LED |

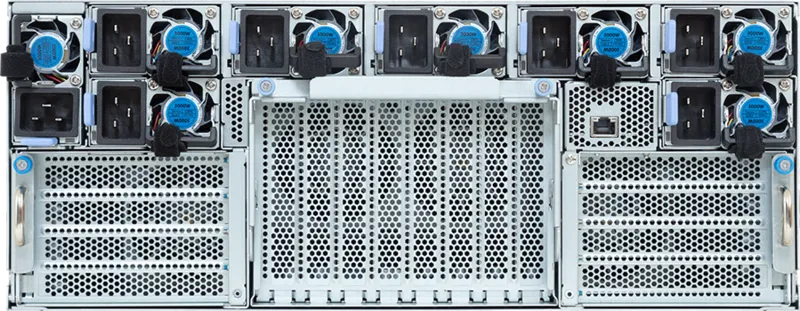

| Rear I/O | MLAN board – CDB66: 1 x MLAN port |
| Backplane Board | Speed and bandwidth: PCIe Gen5 x4 |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM012 |
| Power Supply[#1] | 4+4 3000W 80 PLUS Titanium redundant power supplies [1] AC Input: DC Input: (Only for China) DC Output: [1] 本システムの電源には、C19電源コードが必要です。 |
| System Management | ASPEED® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface
|
| System Fans | Motherboard: 2 x 60x60x56mm 2 x 60x60x76mmPCIe slots: 4 x 80x80x56mmGPU tray: 4 x 60x60x38mm |
| Operating Properties | Operating temperature: 10°C to 35°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) [注] システムの安定性を確保し、結露を防ぐため、相対湿度が50%を超える場合は、冷却水の入口温度を乾球温度より高くし、かつ45°Cを超えないようにする必要があります。 |
| Packaging Dimensions | 1300 x 800 x 439 mm |
| Packaging Content | 1 x G4L3-ZX1-LAX1 1 x L-shape Rail kit |
| Part Numbers | – Barebone with AMD module: 6NG4L3ZX1DR000LCX1* – Motherboard: 9MZB3PE0UR-000* – L-shape Rail kit: 25HB2-A96102-K0R – CPU cold plate loop: 25ST7-10000J-A3R – GPU cold plate loop: 25ST7-2000G0-A3R/25ST7-2000G1-A3R – Front panel board – CFPG540: 9CFPG540NR-00* – Backplane board – CBPG641: 9CBPG641NR-00* – Fan module 60x60x38mm: 25ST2-663830-F1R – Fan module 60x60x38mm: 25ST2-663831-F1R – Fan module 60x60x56mm: 25ST2-665623-S1R – Fan module 60x60x76mm: 25ST2-667621-A0R – Fan module 80x80x56mm: 25ST2-885622-A0R – PCIe bridge board – CPBG045: 9CPBG045NR-00* – PCIe switch board – CBG76: 9CBG76NR-00* – Rear MLAN board – CDB66: 9CDB66NR-00* – Leak sensor board – CNBG72: 9CNBG72NR-00* – Power supply: 25EP0-203K01-D0S |
[#1] サーバーパッケージには電源コードは含まれていません。お客様ご自身で、オプションのアクセサリーの中から適切な電源コードをお選びいただくか、カスタマイズをご希望の場合は営業担当までお問い合わせください。
