    R283-Z91-AAD1 (rev. 1.x)

    ラックサーバー - AMD EPYC™ 9004 - 2U デュアルプロセッサ、12+2ベイ、Gen4 NVMe/SATA/SAS対応、エキスパンダー付き、プラチナモデル

    2U EPYC9005EPYC9004 リダンダント電源 汎用サーバー

    • デュアル AMD EPYC™ 9004 シリーズ・プロセッサ
    • 12チャネル DDR5 RDIMM、24 x DIMM
    • デュアル ROM アーキテクチャ
    • Intel® I350-AM2 経由の 2 x 1Gb/s LAN ポート
    • 4 x 3.5インチ/2.5インチ Gen4 NVMe/SATA/SAS ホットスワップベイ
    • 3.5インチ/2.5インチ SATA/SAS ホットスワップベイ ×8
    • 背面側 2.5インチ SATA/SAS ホットスワップベイ ×2
    • オンボード 12Gb/s SAS エキスパンダー
    • PCIe Gen3 x4 および x2 インターフェース搭載 M.2 スロット ×3
    • FHHL PCIe Gen5 x16 および x8 スロット ×6
    • OCP NIC 3.0 PCIe Gen5 x16スロット ×2
    • デュアル1600W 80 PLUS Platinum 冗長電源
    主な仕様
    データシート

    製品仕様

    Dimensions (WxHxD, mm) 2U
    438 x 87 x 815
    Motherboard MZ93-FS0
    CPU AMD EPYC™ 9005 Series Processors
    AMD EPYC™ 9004 Series Processors

    Dual processor, cTDP up to 300W
    – EPYC 9654 cTDP up to 400W

    [注] cTDPは、特定の熱条件下において最大400Wまで対応しています。詳細については、弊社営業担当者までお問い合わせください。
    [注] CPUが1基のみ搭載されている場合、一部のPCIeまたはメモリ機能が利用できない場合があります。
    Socket 2 x LGA 6096
    Socket SP5
    Chipset System on Chip
    Memory 24 x DIMM slots
    DDR5 memory supported
    12-Channel memory per processor
    RDIMM: Up to 4800 MT/s
    LAN Rear (G-SCM board – CDCR114):
    2 x 1Gb/s LAN (1 x Intel® I350-AM2)
    – Support NCSI function

    1 x 10/100/1000 Mbps Management LAN
    Video Integrated in ASPEED® AST2600
    – 1 x Mini-DP

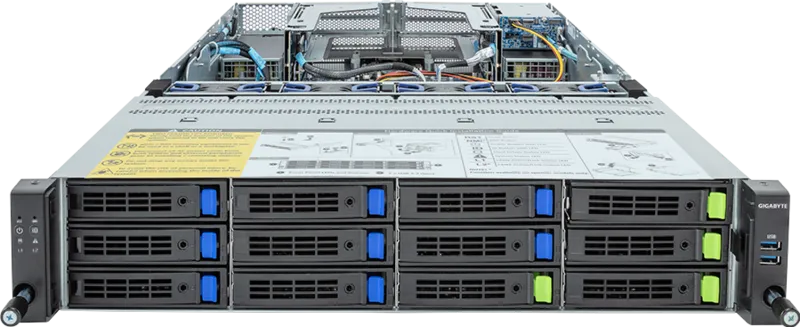

    Storage Front hot-swap:
    4 x 3.5″/2.5″ Gen4 NVMe/SATA/SAS [1]
    8 x 3.5″/2.5″ SATA/SAS [1]
    – (NVMe from CPU_0)

    Rear hot-swap:
    2 x 2.5″ SATA/SAS [1]

    Internal M.2:
    1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_0
    1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_1
    1 x M.2 (2280/22110), PCIe Gen3 x2, from CPU_1

    [1] SATAおよびSASドライブを有効にするには、ストレージカードが必要です。
    – Broadcom SAS35x24R expander
    – Bandwidth: SATA 6Gb/s or SAS 12Gb/s per port

    [注] 認証済みのエンタープライズ向けSATAデバイスを選択してください。
    SAS ストレージカード経由で対応
    RAID RAIDアドインカードが必要
    PCIe Expansion Slots Riser Card CRS101T:
    – 1 x FHHL x16 (Gen5 x16), from CPU_0

    Riser Card CRS101Q:
    – 1 x FHHL x16 (Gen5 x16), from CPU_1

    Riser Card CRS202M:
    – 1 x FHHL x16 (Gen5 x16), from CPU_0
    – 1 x FHHL x16 (Gen5 x8), from CPU_1

    Riser Card CRS202N:
    – 1 x FHHL x16 (Gen5 x16), from CPU_1
    – 1 x FHHL x16 (Gen5 x8), from CPU_1

    1 x OCP NIC 3.0 (Gen5 x16), from CPU_0
    – Supports NCSI function1 x OCP NIC 3.0 (Gen5 x16), from CPU_1
    – Supports NCSI function
    Front I/O 2 x USB 3.2 Gen1 ports (Type-A)
    1 x Power button with LED
    1 x ID button with LED
    1 x NMI button
    1 x Reset button
    2 x LAN activity LEDs
    1 x Storage activity LED
    1 x System status LED

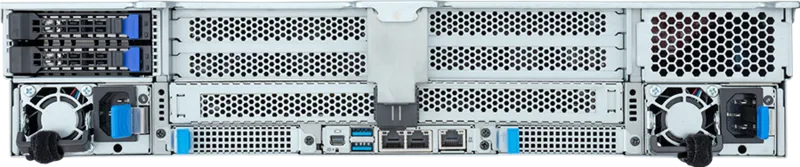

    Rear I/O G-SCM board – CDCR114:
    2 x USB 3.2 Gen1 ports (Type-A)
    1 x Mini-DP
    2 x RJ45 ports
    1 x MLAN port
    1 x ID LED
    Backplane Board Speed and bandwidth:
    Front – CBP21C1: PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s
    Rear – CBP2022: SATA 6Gb/s or SAS 12Gb/s
    Security Modules 1 x TPM header with SPI interface
    – Optional TPM2.0 kit: CTM010
    Power Supply[#1] Dual 1600W 80 PLUS Platinum redundant power supply

    AC Input:
    – 100-120V~/ 12A, 50/60Hz
    – 200-240V~/ 10A, 50/60Hz

    DC Input: (Only for China)
    – 240Vdc/ 10A

    DC Output:
    – Max 1000W/ 100-120V~
    +12V/ 81.5A
    +12Vsb/ 2.5A
    – Max 1600W/ 200-240V~ or 240Vdc Input
    +12V/ 133A
    +12Vsb/ 2.5A

    [注] GIGABYTEでは、さまざまな効率等級および出力仕様の電源ユニット（PSU）をご用意しています。完全な冗長性はサーバーの構成によって異なる場合があり、別の電源ユニットの選択肢が必要になる可能性があります。最適な電源ソリューションについては、弊社営業担当者までお問い合わせください。
    System Management ASPEED® AST2600 Baseboard Management Controller
    GIGABYTE Management Console web interface

    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • Advanced power capping
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
    OS Compatibility サポートページのOS互換性一覧表をご参照ください。

    Additional certifications:
    Windows Server 2022
    Windows Server 2025
    System Fans 4 x 80x80x38mm (18,300rpm)
    Operating Properties Operating temperature: 10°C to 35°C
    Operating humidity: 8% to 80% (non-condensing)
    Non-operating temperature: -40°C to 60°C
    Non-operating humidity: 20% to 95% (non-condensing)
    Weight Net Weight: 31.47 kg
    Gross Weight: 32 kg
    Packaging Dimensions 1082 x 685 x 314 mm
    Packaging Content 1 x R283-Z91-AAD1
    2 x CPU heatsinks
    1 x Mini-DP to D-Sub cable
    1 x 2-Section Rail kit
    Part Numbers – Barebone package (EPYC 9005/9004): 6NR283Z91DR000ABD1*
    – Barebone package (EPYC 9004): 6NR283Z91DR000AAD1*
    – Motherboard: 9MZ93FS0UR-000*
    – 2-Section Rail kit (CMA not supported): 25HB2-3A0206-K0R
    – CPU heatsink: 25ST1-15320G-A0R
    – M.2 heatsink: 12SP2-11000E-00R
    – Front panel board – CFP2001: 9CFP2001NR-00*
    – Backplane board – CBP2022: 9CBP2022NR-00*
    – Backplane board – CBP21C1: 9CBP21C1NR-00*
    – Fan module: 25ST2-88382T-S1R
    – Riser card – CRS101Q: 9CRS101QNR-00*
    – Riser card – CRS101T: 9CRS101TNR-00*
    – Riser card – CRS202M: 9CRS202MNR-00*
    – Riser card – CRS202N: 9CRS202NNR-00*
    – G-SCM board – CDCR114: 9CDCR114NR-00*
    – Mini-DP to D-Sub cable: 25CRN-200801-K1R
    – Power supply: 25EP0-21600C-L0S

    Optional parts:

    – 3-Section Rail kit (Supports CMA): 25HB2-A56121-K0R
    – Cable Management Arm: 25HB1-R18300-K0R
    – RMA packaging: 6NR283Z91SR-RMA-A100

    [#1] サーバーパッケージには電源コードは含まれていません。お客様ご自身で、オプションのアクセサリーの中から適切な電源コードをお選びいただくか、カスタマイズをご希望の場合は営業担当までお問い合わせください。
