製品のお問い合わせ

    サーバー

    S453-Z30-AAV1 (rev. 1.x/3.x)

    ストレージサーバー - AMD EPYC™ 9004 - 4U UP 36+2ベイ SATA/SAS

    4U EPYC9005EPYC9004 リダンダント電源 ストレージサーバー

    • AMD EPYC™ 9004シリーズ プロセッサ 1基
    • 12チャネル DDR5 RDIMM、DIMMスロット 24基
    • Broadcom® BCM57416 搭載の 10Gb/s LANポート 2基

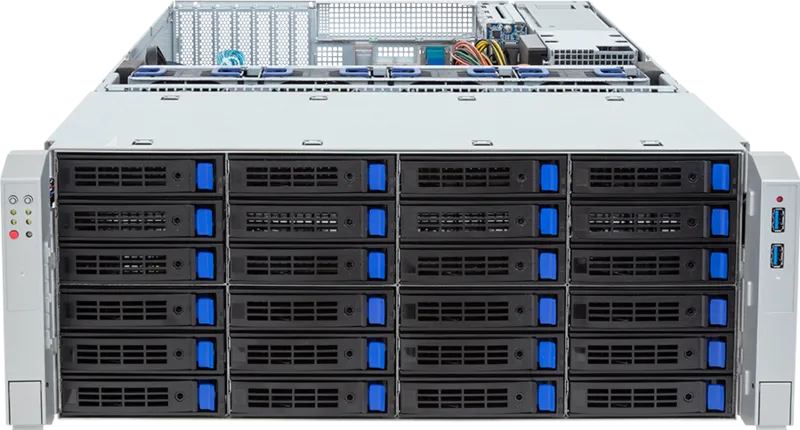

    • 前面に3.5インチ/2.5インチ SATA/SAS ホットスワップベイ ×24
    • 背面に3.5インチ/2.5インチ SATA/SAS ホットスワップベイ ×12
    • 背面にはブートドライブ用2.5インチ SATA/SAS ベイ ×2
    • 転送速度12Gb/sのSASエキスパンダー
    • PCIe Gen4 x4インターフェース搭載のM.2スロット×1
    • LP PCIe Gen5 x16スロット×4
    • 1600W 80 PLUS Titanium対応の冗長電源×2
    主な仕様
    データシート

    製品仕様

    Dimensions (WxHxD, mm) 4U
    448.5 x 174.3 x 625
    Motherboard MZ33-AR0
    CPU AMD EPYC™ 9005 Series Processors
    AMD EPYC™ 9004 Series Processors

    Single processor, cTDP up to 300W

    [注] cTDPは、特定の熱条件下において最大400Wまで対応しています。詳細については、弊社営業担当者までお問い合わせください。
    Socket 1 x LGA 6096
    Socket SP5
    Chipset System on Chip
    Memory 24 x DIMM slots
    Support DDR5 RDIMM
    12-Channel memory per processor

    AMD EPYC™ 9005:
    Up to 4800 MT/s (1DPC)
    Up to 4000 MT/s (1R 2DPC), 3600 MT/s (2R 2DPC)

    AMD EPYC™ 9004:
    Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)
    LAN Rear:
    2 x 10Gb/s LAN (1 x Broadcom® BCM57416)
    – Support NCSI function

    1 x 10/100/1000 Mbps Management LAN
    Video Integrated in ASPEED® AST2600
    – 1 x VGA port
    Storage Front hot-swap:
    24 x 3.5″/2.5″ SATA/SAS [1]

    Rear hot-swap:
    12 x 3.5″/2.5″ SATA/SAS [1]

    Rear:
    2 x 2.5″ SATA/SAS [2], for boot drives

    Internal M.2:
    1 x M.2 (2280/22110), PCIe Gen4 x4

    [1] SATAおよびSASドライブを有効にするには、ストレージカードが必要です。
    – Broadcom SAS35x48 エキスパンダ
    – 帯域幅：ポートあたり SATA 6Gb/s または SAS 12Gb/s

    [2] ブートドライブでSASをサポートするには、追加のSASカードが必要です。
    SAS ストレージカードによるサポート

    推奨されるSASカード：
    CSA4710
    CRA4760
    CRA4761
    RAID RAIDアドインカードが必要
    PCIe Expansion Slots 4 x LP x 16 (Gen5 x16)
    Front I/O 2 x USB 3.2 Gen1 ports (Type-A)
    1 x Power button with LED
    1 x ID button with LED
    1 x Reset button
    2 x LAN activity LEDs
    1 x System status LED
    Rear I/O 2 x USB 3.2 Gen1 ports (Type-A)
    1 x VGA port
    1 x Serial port
    2 x RJ45 ports
    1 x MLAN port
    1 x ID button with LED
    Backplane Board Speed and bandwidth:
    Front – CBPD4O0: SATA 6Gb/s or SAS 12Gb/s
    Rear – CBP2021: SATA 6Gb/s or SAS 12Gb/s
    Rear – CBPD0C0: SATA 6Gb/s or SAS 12Gb/s
    Security Modules 1 x TPM header with SPI interface
    – Optional TPM2.0 kit: CTM010
    Power Supply[#1] Dual 1600W 80 PLUS Titanium redundant power supply

    AC Input:
    – 100-127V~/ 12A, 50-60Hz
    – 200-240V~/ 10A, 50-60Hz

    DC Input: (Only for China)
    – 240Vdc/ 8A

    DC Output:
    – Max 1000W/ 100-127V~
    +12.2V/ 82A
    +12.2Vsb/ 3A
    – Max 1600W/ 200-240V~ or 240Vdc Input
    +12.2V/ 132A
    +12.2Vsb/ 3A
    System Management ASPEED® AST2600 Baseboard Management Controller
    GIGABYTE Management Console web interface

    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • Advanced power capping
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
    System Fans 8 x 80x80x38mm
    Operating Properties Operating temperature: 10°C to 35°C
    Operating humidity: 8% to 80% (non-condensing)
    Non-operating temperature: -40°C to 60°C
    Non-operating humidity: 20% to 95% (non-condensing)
    Packaging Dimensions 860 x 630 x 290 mm
    Packaging Content 1 x S453-Z30-AAV1
    1 x CPU heatsink
    1 x 3-Section Rail kit
    Part Numbers – Barebone package (EPYC 9005/9004): 6NS453Z30MR000ACV1*
    – Barebone package (EPYC 9004): 6NS453Z30MR000AAV1*
    – Motherboard: 9MZ33AR0NR-000*
    – 3-Section Rail kit: 25HB2-3A6104-I0R
    – CPU heatsink: 25ST1-143100-A0R
    – Backplane board – CBP2021: 9CBP2021NR-00*
    – Backplane board – CBPD0C0: 9CBPD0C0NR-00*
    – Backplane board – CBPD4O0: 9CBPD4O0NR-00*
    – Fan module: 25420-8038B-D00R
    – Fan module: 25ST2-883829-D0R
    – Power supply: 25EP0-21600I-G1S

    [#1] サーバーパッケージには電源コードは含まれていません。お客様ご自身で、オプションのアクセサリーの中から適切な電源コードをお選びいただくか、カスタマイズをご希望の場合は営業担当までお問い合わせください。
