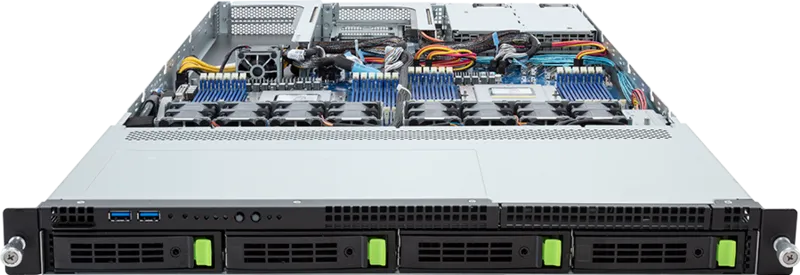

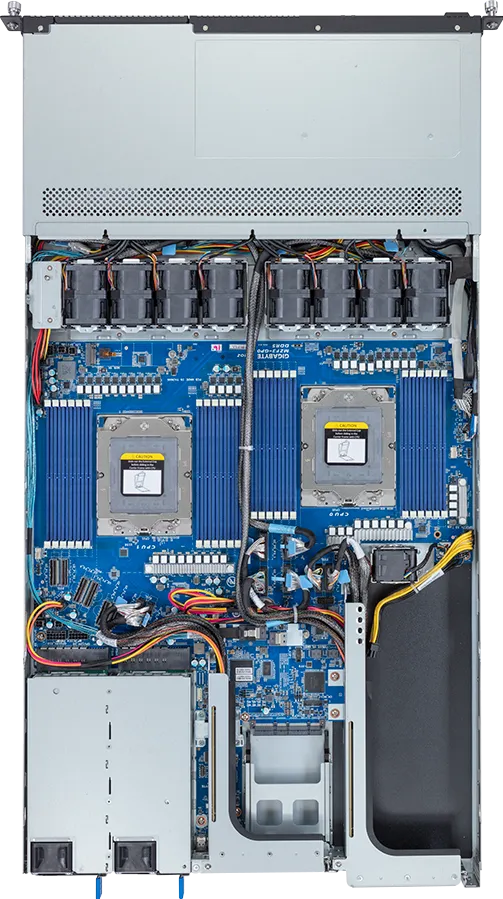

R183-ZF0-AAJ1 (rev. 1.x)
ラックサーバー - AMD EPYC™ 9004 - 1U デュアルプロセッサ 1 x PCIe Gen5 GPU 4 x ドライブベイ
1U EPYC9005EPYC9004 1GPU リダンダント電源 汎用サーバー GPUサーバー
- デュアルスロット Gen5 GPU × 1 枚に対応
- AMD EPYC™ 9004 シリーズ プロセッサ × 2 基
- 12 チャネル DDR5 RDIMM、DIMM × 24 スロット
- デュアル ROM アーキテクチャ
- 3.5 インチ/2.5 インチ Gen5 NVMe/SATA/SAS-4 ホットスワップベイ × 4 基
- PCIe Gen3 x4インターフェース搭載のM.2スロット×1
- GPU用FHFL PCIe Gen5 x16スロット×1
- FHFL PCIe Gen5 x16スロット×1
- FHHL PCIe Gen5 x16スロット×1
- OCP NIC 3.0 PCIe Gen5 x16スロット×1
- 1+1構成の2000W 80 PLUS Titanium認定冗長電源
製品仕様
| Dimensions (WxHxD, mm) | 1U 438 x 43.5 x 815 |
|---|---|
| Motherboard | MZF3-GP0 |
| CPU | AMD EPYC™ 9005 Series Processors AMD EPYC™ 9004 Series Processors Dual processor, cTDP up to 400W [1] [1] 認定済みのCPU SKUについては、サポートページのQVLをご参照いただくか、弊社営業担当者にお問い合わせください。 [注] CPUが1基のみ搭載されている場合、一部のPCIeまたはメモリ機能が利用できない場合があります。 |
| Socket | 2 x LGA 6096 Socket SP5 |
| Chipset | System on Chip |
| Memory | 24 x DIMM slots DDR5 memory supported 12-Channel memory per processor RDIMM: Up to 4800 MT/s |
| LAN | Rear: 1 x 10/100/1000 Mbps Management LAN |
| Video | Integrated in ASPEED® AST2600 – 1 x Mini-DP |
| Storage | Front hot-swap: 4 x 3.5″/2.5″ Gen5 NVMe/SATA/SAS-4 [1] – (NVMe from CPU_0) – (SATA via CRS2810 from CPU_0) Internal M.2: 1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_0, occupied for SATA 1 x M.2 (2280), PCIe Gen3 x4, from CPU_1 [1] SASドライブをサポートするには、SASカードが必要です。 [注] SATAホットプラグユーティリティは、サポートページからダウンロードできます。 |
| SAS | SASアドインカードが必要 |
| RAID | RAIDアドインカードが必要 |
| PCIe Expansion Slots | PCIe Cable x 3: – 1 x FHFL x16 (Gen5 x16), from CPU_0, for GPUs – 1 x FHFL x16 (Gen5 x16), from CPU_0 [1] – 1 x FHHL x16 (Gen5 x16), from CPU_11 x OCP NIC 3.0 (Gen5 x16), from CPU_0 – Supports NCSI function [1] デュアルスロットGPUが搭載されていると、動作が停止します。 |
| Front I/O | 2 x USB 3.2 Gen1 ports (Type-A) 1 x Power button with LED 1 x ID button with LED 1 x NMI button 1 x Reset button 1 x Storage activity LED 1 x System status LED |
| Rear I/O | I/O board – CBG70: 2 x USB 3.2 Gen1 ports (Type-A) 1 x Mini-DP 1 x MLAN port 1 x ID LED |
| Backplane Board | Speed and bandwidth: PCIe Gen5 x4 or SATA 6Gb/s or SAS-4 24Gb/s |
| Security Modules | 1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM010 |
| Power Supply[#1] | 1+1 2000W 80 PLUS Titanium redundant power supplies AC Input: DC Input: (Only for China) DC Output: [注] GIGABYTEでは、さまざまな効率等級および出力仕様の電源ユニット（PSU）をご用意しています。完全な冗長性はサーバーの構成によって異なる場合があり、別の電源ユニットの選択肢が必要になる場合があります。最適な電源ソリューションについては、弊社営業担当者までお問い合わせください。 |
| System Management | ASPEED® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface
|
| OS Compatibility | サポートページのOS互換性一覧表をご参照ください。 Additional certifications: |
| System Fans | 1 x 40x40x28mm 8 x 40x40x56mm |
| Operating Properties | Operating temperature: 10°C to 30°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing) |
| Weight | Net Weight: 23 kg |
| Packaging Dimensions | 1043 x 594 x 287 mm |
| Packaging Content | 1 x R183-ZF0-AAJ1 2 x CPU heatsinks 1 x Mini-DP to D-Sub cable 1 x GPU power cable (12VHPWR, 150mm) 1 x 2-Section Rail kit |
| Part Numbers | – Barebone package (EPYC 9005/9004): 6NR183ZF0DR000ABJ1* – Barebone package (EPYC 9004): 6NR183ZF0DR000AAJ1* – Motherboard: 9MZF3GP0UR-000* – 2-Section Rail kit (CMA not supported): 25HB2-3A0206-K0R – CPU heatsink: 25ST1-453400-M1R – Front panel board – CFP1010: 9CFP1010NR-00* – Backplane board – CBP1048: 9CBP1048NR-00* – Fan module 40x40x28mm: 25ST2-44282I-N2R – Fan module 40x40x56mm: 25ST2-40562H-A0R – M.2 type SATA card – CRS2810: 9CRS2810NR-00* – I/O board – CBG70: 9CBG70NR-00* – Mini-DP to D-Sub cable: 25CRN-200801-K1R – GPU power cable (12VHPWR, 150mm): 25CRI-1500B3-Y4R – Power supply: 25EP0-22000J-G1S Optional parts: – 3-Section Rail kit (Supports CMA): 25HB2-A56121-K0R – Cable Management Arm: 25HB1-R18300-K0R – RMA packaging: 6NR183ZF0SR-RMA-A100 |
[#1] サーバーパッケージには電源コードは含まれていません。お客様ご自身で、オプションのアクセサリーの中から適切な電源コードをお選びいただくか、カスタマイズをご希望の場合は営業担当までお問い合わせください。
