サーバーマザーボード NEW

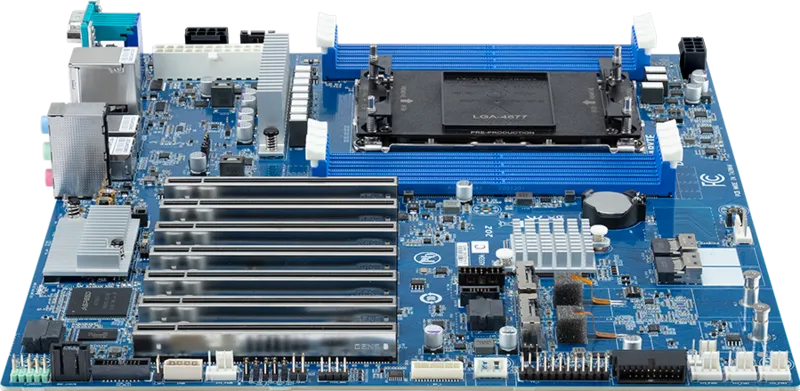

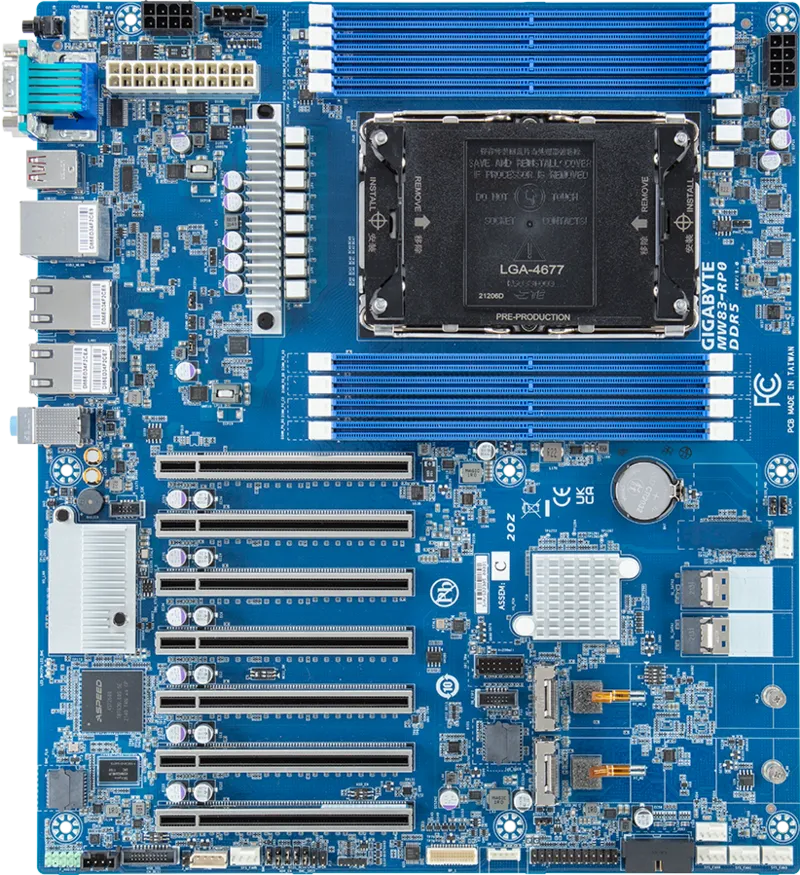

MW83-RP0 (rev. 1.x/3.x)

マザーボード - Intel® Xeon® W-3500/2500/3400/2400 - CEB UP

Xeon W-2500Xeon W-3500Xeon W-3400Xeon W-2400

Intel® Xeon® W-3500/3400 プロセッサー（シングル）
Intel® Xeon® W-2500/2400 プロセッサー（シングル）*
8チャネル DDR5 RDIMM、DIMM 8スロット
Intel® X710-AT2 経由の 10Gb/s LAN ポート ×2
SATAインターフェース搭載のSlimSAS 4iコネクタ×2
PCIe Gen4 x4インターフェース搭載のM.2スロット×2
PCIe Gen5 x16拡張スロット×5
PCIe Gen4 x16拡張スロット×2

主な仕様

データシート

製品仕様

Form Factor(WxD, mm)	CEB 304.8 x 266.7
CPU	Intel^® Xeon^® W-3500 Processors Intel^® Xeon^® W-2500 Processors^[1] Intel^® Xeon^® W-3400 Processors Intel^® Xeon^® W-2400 Processors^[1] Single processor, TDP up to 385W ^[1]Intel® Xeon® W-2500/2400 プロセッサー用のキャリアは付属していません。適切なサポートについては、オプション部品をご参照ください。 ^[注]すべての機能を利用するには、Intel® Xeon® W-3500/3400 プロセッサーを選択してください。
Socket	1 x LGA 4677 Socket E
Chipset	Intel^® W790
Memory	8 x DIMM slots^[1] Support DDR5 RDIMM 8-channel memory per processor Up to 4800 MT/s ^[1]Intel® Xeon® W-2500/2400 プロセッサーでは、DIMMは最大4枚まで対応しています。 ^[注]メモリモジュールを取り付ける際は、必ず各チャネルの最初のソケット（DIMM_P0_A0、DIMM_P0_B0、DIMM_P0_C0、DIMM_P0_D0など）から順に取り付けてください。
LAN	2 x 10Gb/s LAN (1 x Intel^® X710-AT2) – Support NCSI function 1 x 10/100/1000 Mbps Management LAN
Video	Integrated in ASPEED^® AST2600 – 1 x VGA port
Audio	Realtek^® ALC897 HD Audio Codec Supports 2/4/5.1/7.1 channel configurations 3 x Audio Jacks (Audio in/Audio out/Mic)
Storage Interface	SlimSAS: 2 x SlimSAS 4i for 8 x SATA, from PCH M.2: 2 x M.2 (2280), PCIe Gen4 x4, from PCH
RAID	Intel^® SATA RAID 0/1/10/5 Onboard VROC key header
PCIe Expansion Slots	Slot_7: PCIe x16 (Gen5 x16), from CPU Slot_6: PCIe x16 (Gen5 x16), from CPU^[1] Slot_5: PCIe x16 (Gen5 x16), from CPU^[1] Slot_4: PCIe x16 (Gen5 x16), from CPU^[1] Slot_3: PCIe x16 (Gen4 x16), from CPU Slot_2: PCIe x16 (Gen5 x16), from CPU Slot_1: PCIe x16 (Gen4 x16), from CPU ^[1]Intel® Xeon® W-2500/2400 プロセッサーでは、スロット 4/5/6 はサポートされていません。
Internal I/O	1 x 24-pin ATX main power connector 2 x 8-pin ATX 12V power connectors 1 x CPU fan header 6 x System fan headers 1 x Front audio header 1 x USB 3.2 Gen1 x2 header 2 x M.2 slots 2 x SlimSAS 4i connectors 1 x VROC connector 1 x Front panel header 1 x Backplane board header 1 x PMBus header 1 x IPMB header 1 x TPM header
Rear I/O	1 x USB 3.2 Gen2x2 port (Type-C) 3 x USB 3.2 Gen2x1 ports (Type-A) 1 x VGA port 1 x Serial port 2 x RJ45 ports 1 x MLAN port 3 x Audio jacks 1 x ID button with LED
Security Modules	1 x TPM header with SPI interface – Optional TPM2.0 kit: CTM010
OS Compatibility	CentOS Stream 9 Debian 11.5.0 Red Hat Enterprise Linux 9.0 Ubuntu 22.04 LTS Windows 11 Enterprise
Board Management	ASPEED^® AST2600 Baseboard Management Controller GIGABYTE Management Console web interface Dashboard HTML5 KVM Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.) Sensor Reading History Data FRU Information SEL Log in Linear Storage / Circular Storage Policy Hardware Inventory Fan Profile System Firewall Power Consumption Power Control Advanced power capping LDAP / AD / RADIUS Support Backup & Restore Configuration Remote BIOS/BMC/CPLD Update Event Log Filter User Management Media Redirection Settings PAM Order Settings SSL Settings SMTP Settings
PSU Connectors	1 x 24-pin ATX main power connector 2 x 8-pin ATX 12V power connectors
Operating Properties	Operating temperature: 10°C to 40°C Operating humidity: 8% to 80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20% to 95% (non-condensing)

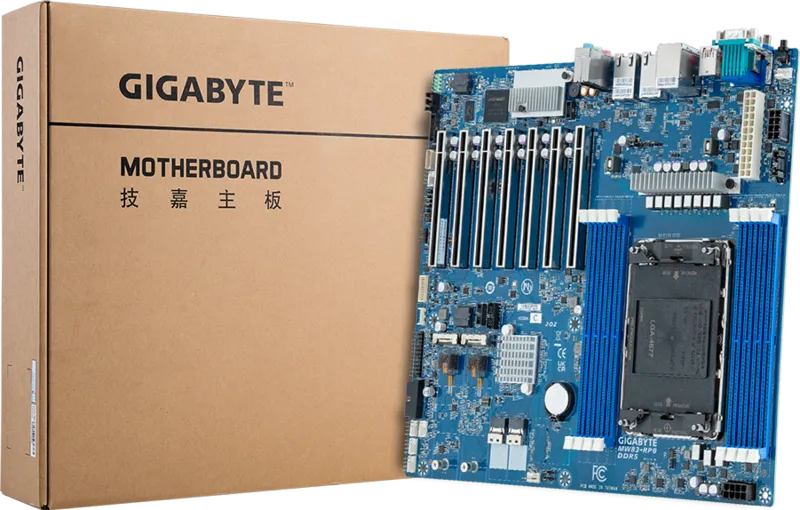

Retail Packaging Content	1 x MW83-RP0 1 x I/O shield 1 x Quick start guide 1 x W-3500/3400 (E1A) carrier^[1] 1 x SlimSAS 4i to 4 x SATA cable (600mm) Single Box dimensions: 360 x 330 x 80 mm Carton dimensions: 674 x 424 x 385 mm Quantity: 10 x single boxes in one carton ^[1]Intel® Xeon® W-2500/2400 プロセッサー用のキャリアは付属していません。適切なサポートについては、オプション部品をご参照ください。
Bulk Packaging Content	10 x MW83-RP0 10 x I/O shields 10 x W-3500/3400 (E1A) carriers^[1] Carton dimensions: 600 x 473 x 495 mm ^[1]Intel® Xeon® W-2500/2400 プロセッサー用のキャリアは付属していません。適切なサポートについては、オプション部品をご参照ください。
Reference Numbers	Retail (W-3500/2500): 9MW83RP0MR-000-3* Bulk (W-3500/2500): 9MW83RP0NR-000-3* Retail (W-3400/2400): 9MW83RP0MR-000-1* Bulk (W-3400/2400): 9MW83RP0NR-000-1* Part Numbers: - I/O shield: 12AIO-MW83RP-00R – W-3500/3400 (E1A) carrier: 12KRC-0I4677-00R – M.2 heatsink: 12SP2-080027-00R – SlimSAS 4i to 4 x SATA cable (600mm): 25CFM-600700-A4R Optional parts: - CPU fansink: 25ST0-0Z9221-A3R – W-2500/2400 (E1B) carrier: 12KRC-0I4677-12R
