PB-4600J-SA Series

4600ワット時スタンドアロン型インテリジェントスーパーキャパシタベース無停電電源バックアップモジュール

すべてのボックスPCと互換性のあるユニバーサルスタンドアロン電源バックアップモジュール
スーパーキャパシタベース、-25～65°Cの広範囲温度動作
4600ワット秒のエネルギー容量
接続されたバックエンドシステムの最大出力電力は100W
10年以上の寿命、50万回の充電/放電サイクル
特許取得済みのCAPエネルギー管理技術*
予期せぬ停電が発生した場合のバックアップ時間の延長
エネルギーと電力消費を監視して、システムを安全にシャットダウンするための動作時間を延長します。
多彩な操作モード
通常のバックアップモード
標準ボックスPCおよび車載コントローラの点火制御モード

主な仕様

データシート

製品仕様

Supercapacitor Configuration
Composition	4x 370F, 3.0V supercapacitors
Capacity	4600 watt-second
Expected lifespan	>10 years*
Cycle life	500,000 charging/ discharging cycles*
Power Specification
Input Voltage	12~ 35VDC

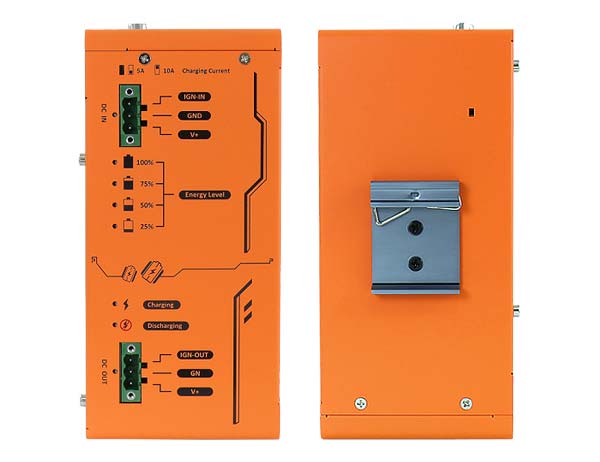

Input Connector	1x 3-pin pluggable terminal block (V+, GND, IGN_IN)
Output Voltage	Charge mode: DC_IN bypass (DC_OUT = DC_IN) Discharge mode: 12 or 24V**
Output Power	Maximum 100W output
Output Connector	1x 3-pin pluggable terminal block (V+, GND, IGN_OUT)
I/O Interface

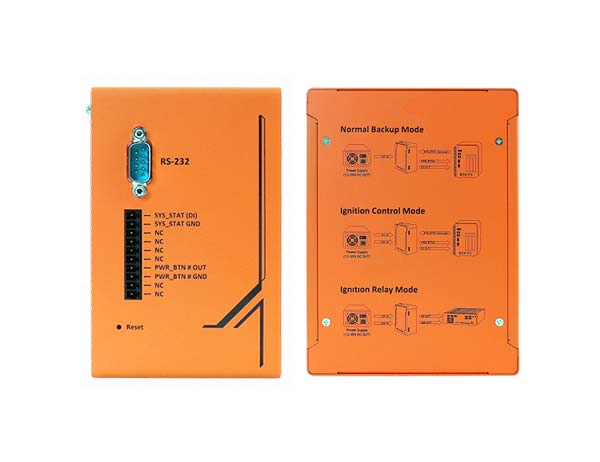

COM Port	1x DB9 for 3-wire RS-232
Iso. DIO	1x 10-pin pluggable terminal block for – PWR_BTN# output – SYS_STAT input
Mechanical
Dimension	82.5mm(W) x 175.2mm(H) x 128.2mm(D)
Weight	1.68kg
Mounting	DIN-rail mounting and wall-mounting
Environmental
Operating Temperature	-25°C ~ 65°C -40°C ~ 85°C with reduced energy capacity
Storage Temperature	-40°C ~ 85°C
Vibration	Compliant with IEC61373:2010, Category 1, Class B Body mounted (part of EN50155)
Shock	Compliant with IEC61373:2010, Category 1, Class B Body mounted (part of EN50155)
EMC	Compliant with EN50155:2007, CE/FCC Class A, according to EN 55032 & EN 55035

* 65°C環境下での24時間365日稼働において10年以上の寿命を達成するには、PB-9250J-SAを4.8倍スーパーキャパシタ寿命延長設定で6525Jのエネルギーレベルまで充電してください（詳細は取扱説明書を参照）。定格寿命またはサイクル寿命に達すると、スーパーキャパシタの容量は最大30%低下し、ESRは初期値から最大100%増加する可能性があります。
** 高消費電力のバックエンドシステムを継続的に駆動する場合、無停電動作のバックアップ時間が短縮される可能性があります。お使いのコンピュータが定電圧入力のみ対応の場合、Neousys Technologyまでご相談ください。
