SupremeRAID™ はGPUを利用した
新しいNVMe SSD RAIDソリューションです
NVMe RAIDカード / ストレージサーバー / ワークステーション

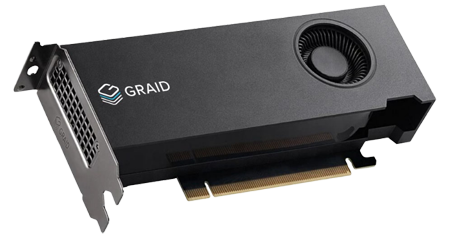

SupremeRAID™とは
Graid Technology社のSupremeRAID™はGPUカードをRAIDに応用した新しいソリューションです。
U.2/U.3等の2.5inch SSD、E1.S/E3.S等のEDSFF規格のSSD、およびM.2 SSDにも対応可能なケーブルレスのNVMe RAIDコントローラです。
1枚のSupremeRAID™カードで最大28,000Mk IOPS、260GB/秒のパフォーマンスを実現します。（メーカー公称値）
SupremeRAID™ の特長
RAIDの演算処理をGPUにオフロード
- GPUの強力な並列演算性能を活用し、CPUの負荷を最小限に低減
- ランダムライトが高速
- リード/ライトの混在でもパフォーマンスが落ちにくい
NVMe SSDが抱えるボトルネック問題を解消
NVMe SSDの高速化により従来のRAIDカードでは
【NVMe SSDの総バス幅】 ＞ 【RAIDカードのバス幅】
となってしまい速度が出ない問題に対してパリティ演算のみを
SupremeRAID™にオフロードすることでバス幅の制限から解放され
NVMe SSDの搭載数に応じてスケールアップが可能
SSDはケーブル結線でなくPCIeバスで通信
従来のハードウェアRAIDカードが4台までのNVMe SSDにしか対応しないのに比べ、SupremeRAID™は最大32台のSSDに対応可能
負荷が高いほど圧倒的なパフォーマンスを発揮
多数のワークが並列に動作し計算結果を書込んだり、多数のユーザが同時多数アクセスしたりするような、ワークロードに対して圧倒的なパフォーマンスを発揮
HPC機械学習クラウド基盤
に高いパフォーマンスを
発揮します。
SupremeRAID™ は多数の製品と組み合わせてご提案が可能です。
お気軽にお問い合わせください。
評価機もございます。
NVMe SSD RAID 従来方式の課題
ハードウェアRAID
▶︎RAIDカードがリード／ライト（パリティ演算）を行う
ソフトウェアRAID
▶︎CPUがリード／ライト（パリティ演算）を行う
SupremeRAID™
▶︎CPUが行っていたライト処理をSupremeRAID™にオフロードし、ライト（パリティ演算）を行う
各RAID方式 性能比較
| SupremeRAID™ | ソフトウェアRAID | ハードウェアRAID | |
|---|---|---|---|
| Read性能 | ⚫︎ | ⚫︎ | × |
| Write性能 | ◎ （ランダムライト） |
▲ | × |
| 最大NVMe台数 | 32台 | マザーボード・CPUに準ずる | 最大32台 ※ケーブル直結時:4 |
| 価格 | 約10万〜50万 | 無償 | 約25万 |
| 運用難易度 | ▲ | ▲ | ⚫︎ |
| 信頼性 | ▲ | ▲ | ⚫︎ |
SupremeRAID™のサポートOSと対応カーネルバージョン
| サポートOS | x86_64 | arm64 | 対応カーネルバージョン |
|---|---|---|---|
| CentOS | 7.9 | 未対応 | 3.10.0 / 4.18.0 |
| 8.3 / 8.4 / 8.5 | 4.18.0 | ||
| RHEL（※1） | 7.9 | 未対応 | 3.10.0 |
| 8.3 / 8.4 / 8.5 / 8.6 / 8.7 / 8.8 | 4.18.0 | ||
| 9.0 / 9.1 | 5.14.0 | ||
| Rocky Linux | 8.5 / 8.6 / 8.7 / 8.8 | 未対応 | 4.18.0 |
| AlmaLinux | 8.5 / 8.6 / 8.7 / 8.8 | 未対応 | 4.18.0 |
| Ubuntu | 20.04 | 20.04（※3） | 5.5.0 / 5.15.0 |
| 22.04 | 22.04（※3） | 5.15.0 | |
| OpenSUSE Leap | 15.2 / 15.3 | 未対応 | 5.3.18 |
| SLES（※2） | 15 SP2 / 15 SP3 | 未対応 | 5.3.18 |
| Oracle Linux | 8.7 | 未対応 | RHCK（※4）4.18 UEK（※4）5.15.0 |
| 9.1 | 未対応 | RHCK（※4）5.14.0 UEK（※4）5.15.0 |
|
| Debian | 11.6 | 未対応 | 5.10.0 |
| Windows | 10 / 11 / 2019 / 2022 | 未対応 | - |
(*1)RHELの対応ハードウェア一覧にSupremeRAID™はありません。
(*2)SLESの対応ハードウェア一覧にSupremeRAID™はありません。
(*3)arm64対応のカーネルバージョンは「5.15.0」です。弊社でのarm64動作検証は未実施です。
(*4)UEK(Unbreakable Enterprise Kernel)、RHCK(Red Hat Compatible Kernel)の略です。
※メーカ公称値
| 型番 | SupremeRAID™ SR-1010 FD32 |
SupremeRAID™ SR-1000 FD32 |
SupremeRAID™ SR-1000 ED12 |
SupremeRAID™ SR-1001 ED4 |
|
|---|---|---|---|---|---|
| IOPS | 4k random read | 28,000k IOPS | 16,000k IOPS | 16,000k IOPS | 5,700k IOPS |
| 4k random write | 2,000k IOPS | 820k IOPS | 820k IOPS | 600k IOPS | |
| 転送速度 | 1M sequential read | 260GB/s | 220GB/s | 76GB/s | 20GB/s |
| 1M sequential write | 100GB/s | 90GB/s | 11GB/s | 6GB/s | |
| カード対応規格 | PCIe x16（Gen4） | PCIe x16（Gen3） | |||
| TDP | 70w | 50w | 30w | ||
| カード形状 | Double slot | Single slot | |||
| RAIDレベル | RAID 0, 1, 5, 6, 10 | ||||
| Tri mode support （NVMe/SATA/SAS） |
YES | ||||
| NVMeoF support | YES | NO | |||
| 最大NVMe SSD数 | 32 | 32 | 12 | 4 | |
ベンチマーク情報 ①（RAID0/10で取得）
| ハードウェア構成(共通) | |||
|---|---|---|---|
| MB | Supermicro M12SWA-TF | ||
| CPU | AMD Ryzen Threadripper PRO 5965WX 24-Cores | ||
| MEM | DDR4-3200 ECC-RDIMM 16GB x8 (total 128GB) | ||
| NVMe SSD | Samsung PM9A3 M.2 960GB 24本 | ||
| RAID構成 | |||
|---|---|---|---|
| SupremeRAID™ | SupremeRAID SR-1010_RAID0 / RAID10 (Strip16) 12本 | ||
| ソフトウェアRAID | mdadm_RAID0 / RAID10 (Chunk128) 12本 | ||
| ハードウェアRAID | MegaRAID 9560-16i_RAID0 / RAID10 / (Stripe128) 4本 | ||
| 単体SSD(RAIDなし) | Samsung PM9A3 1本 | ||
ワークステーション用途に最適です。
ワークステーションが具体的にパフォーマンスを発揮できる業務は
具体的に以下のようなものが挙げられます。
デザインや設計などCADを使う業務
動画や映像処理を行うクリエイター業務
3Dグラフィックスなどを扱うゲームクリエイターの業務
ディープラーニング
SupremeRAID™ は多数の製品と組み合わせてご提案が可能です。
お気軽にお問い合わせください。
評価機もございます。

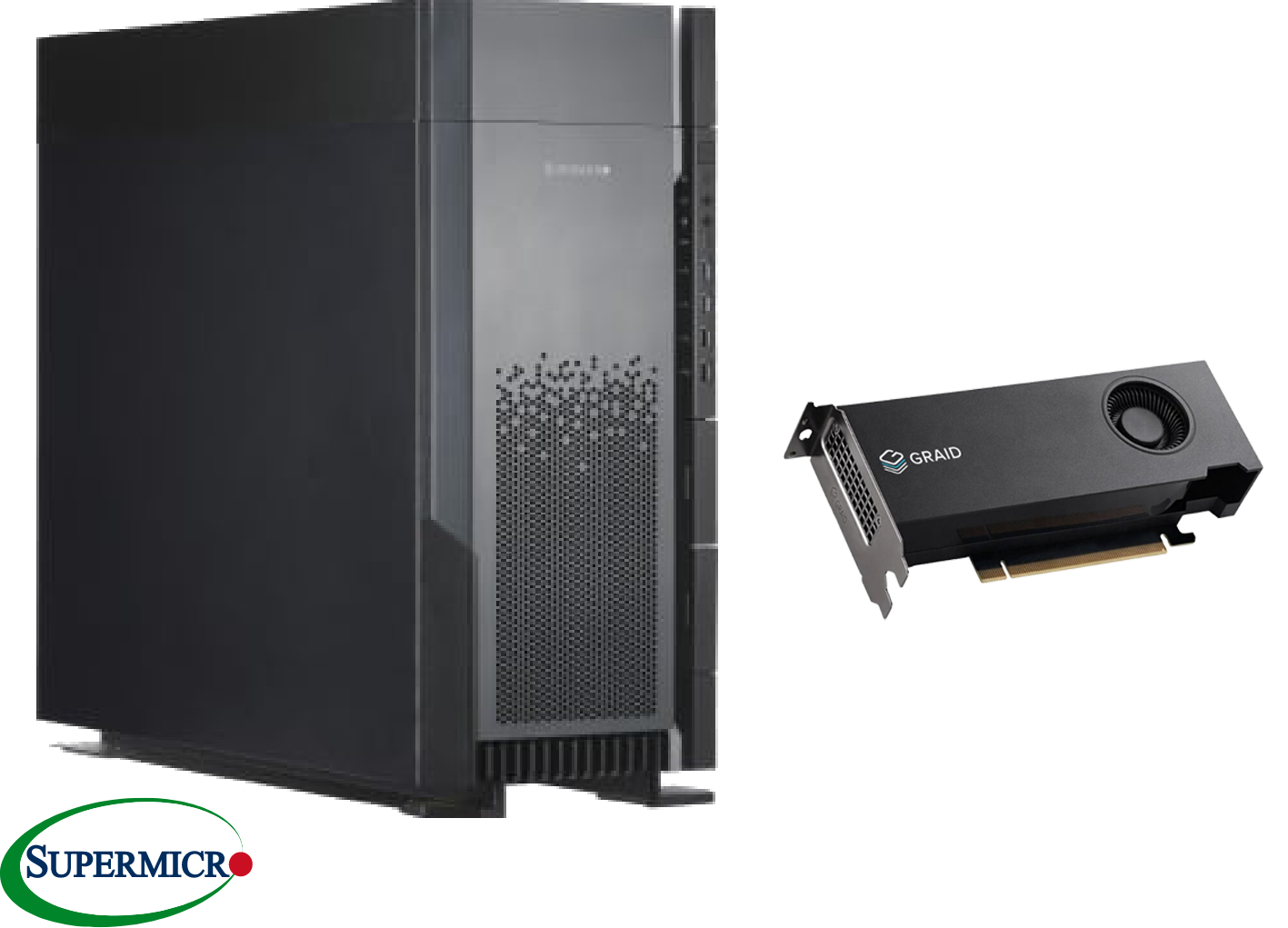

SupremeRAID™搭載にお勧めのモデル（ワークステーション）
| SWGR-STWEU-12NV | |
|---|---|
| 筐体サイズ | タワー |
| CPU | AMD Ryzen Threadripper PRO 5000WX/3000WX x1 |
| MEM | DDR4-3200 ECC RDIMM x8 upto 2TB |
| NVMe SSD | M.2 x12 |
| 空きスロット | PCIe Gen4 x16 x3slot |
ベンチマーク情報②（RAID5で取得）
| ハードウェア構成(共通) | |||
|---|---|---|---|
| MB | Supermicro M12SWA-TF | ||
| CPU | AMD Ryzen Threadripper PRO 5965WX 24-Cores | ||
| MEM | DDR4-3200 ECC-RDIMM 16GB x8 (total 128GB) | ||
| NVMe SSD | Samsung PM9A3 M.2 960GB 24本 | ||
| RAID構成 | |||
|---|---|---|---|
| SupremeRAID™ | SupremeRAID SR-1010_ RAID5(Strip4) 12本 / 24本 | ||
| ソフトウェアRAID | mdadm_RAID5 (Chunk128) 12本 / 24本 | ||
| ハードウェアRAID | MegaRAID 9560-16i_RAID5 (Stripe128) 4本 | ||
| 単体SSD(RAIDなし) | Samsung PM9A3 1本 | ||
ワークロードに対して圧倒的なパフォーマンスを発揮
SupremeRAID™ が適している用途
HPC
高速なストレージアクセス が必要
機械学習
多数のサーバーからの
アクセスを処理
クラウド基盤
多数のゲストOSからの
アクセスを処理
ログサーバー
多数のログを同時書き込み
監視カメラサーバー
多数のパケット（画像・動画）を同時書き込み

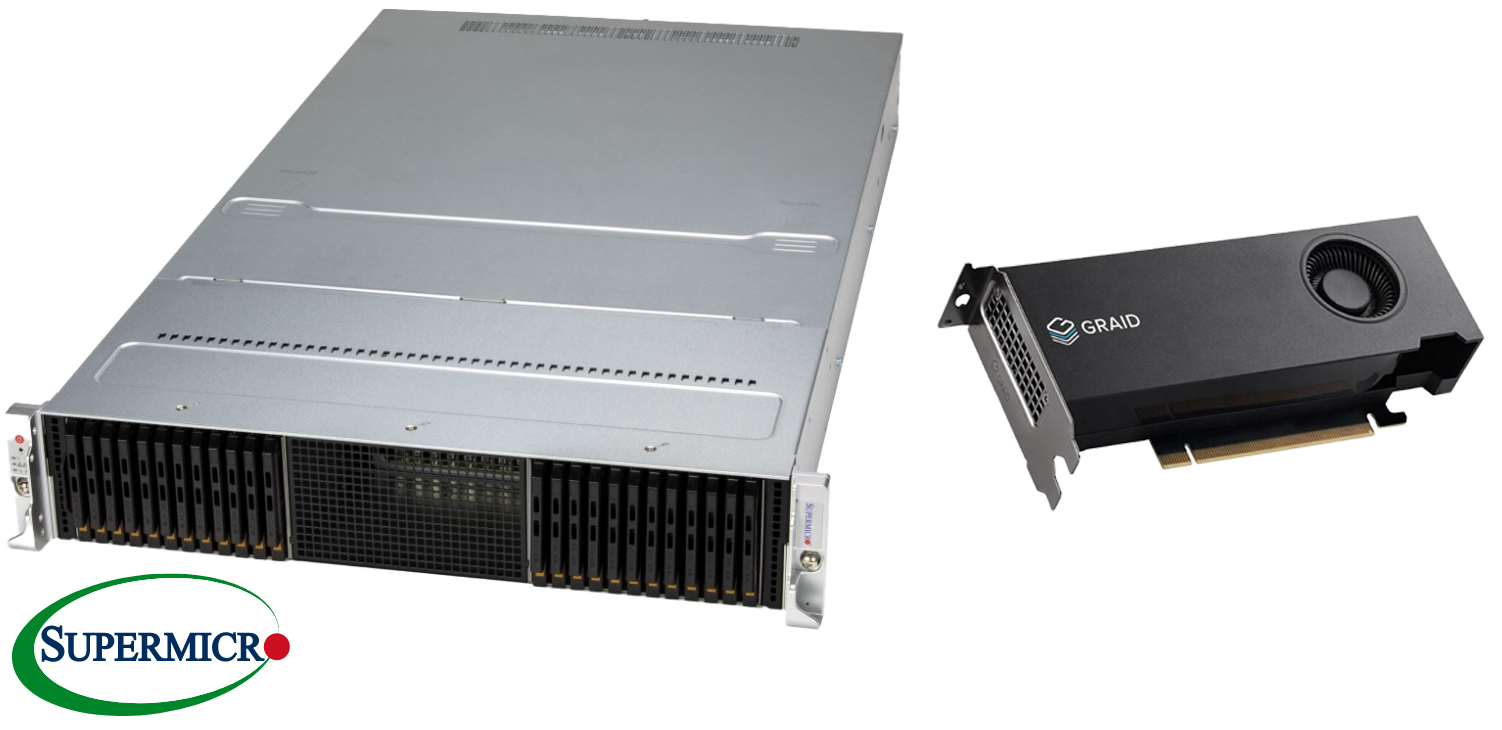

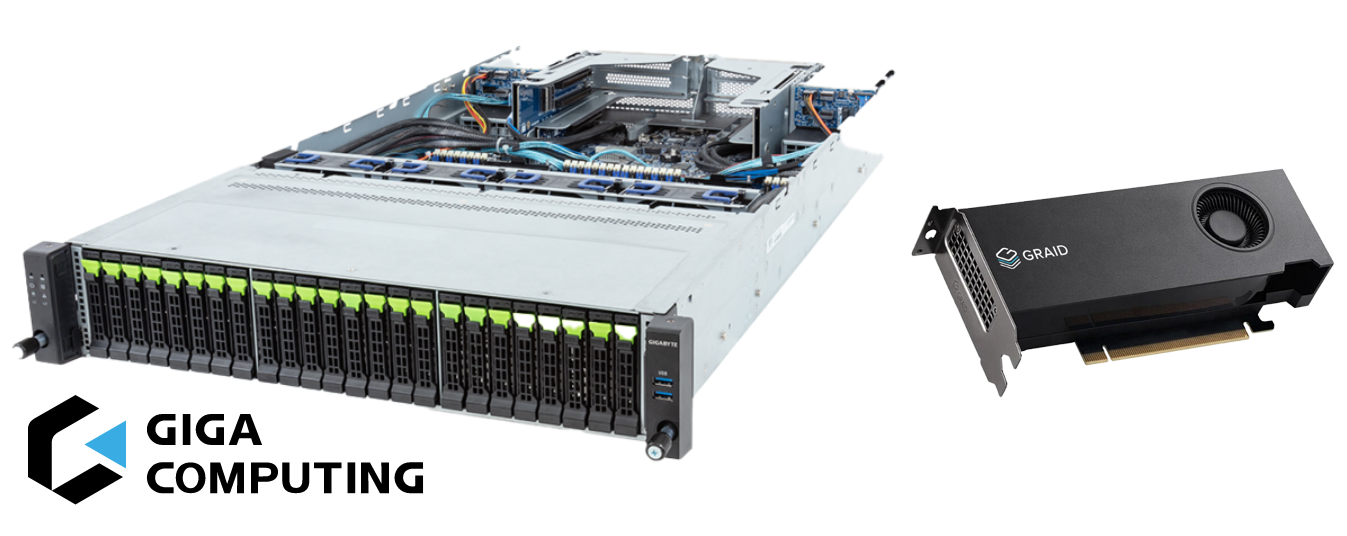

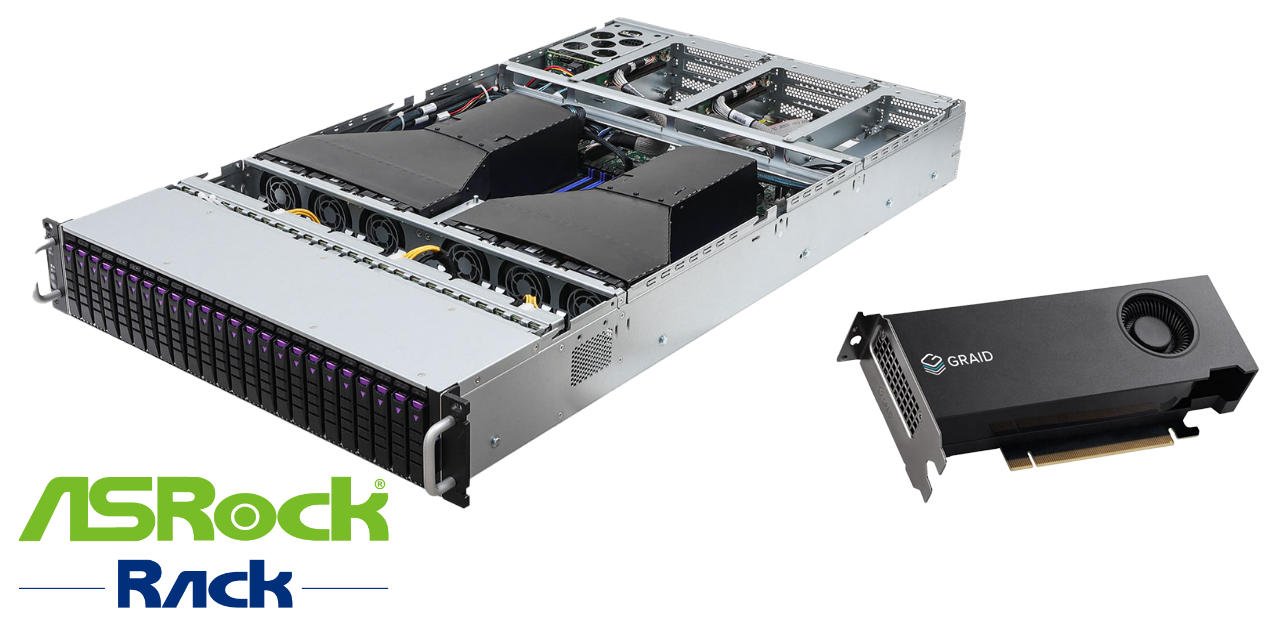

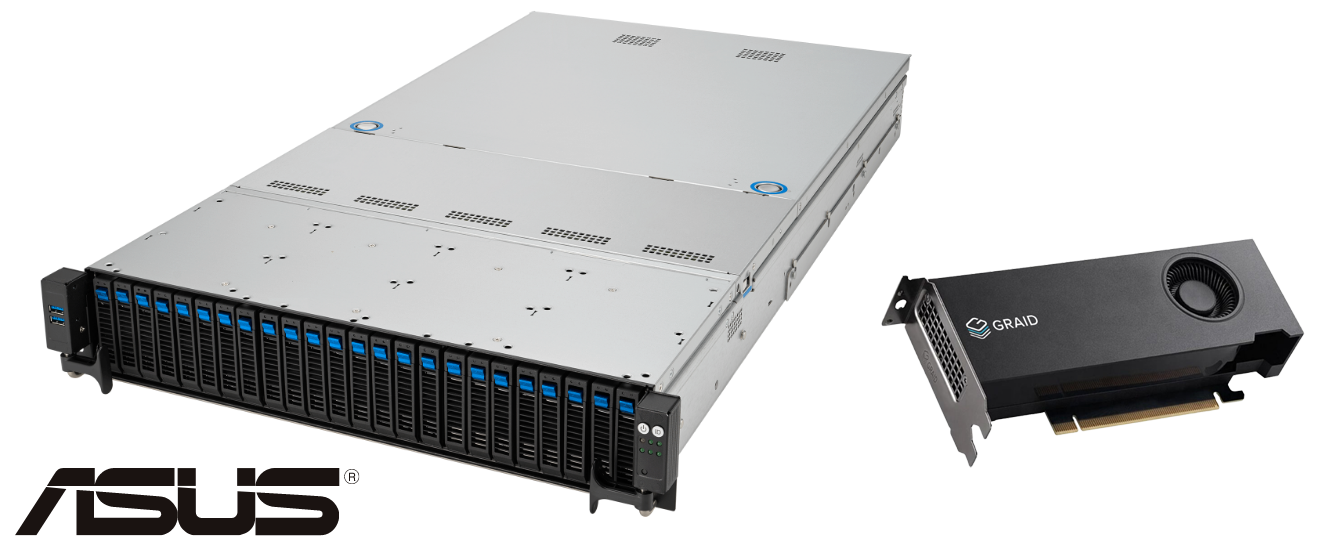

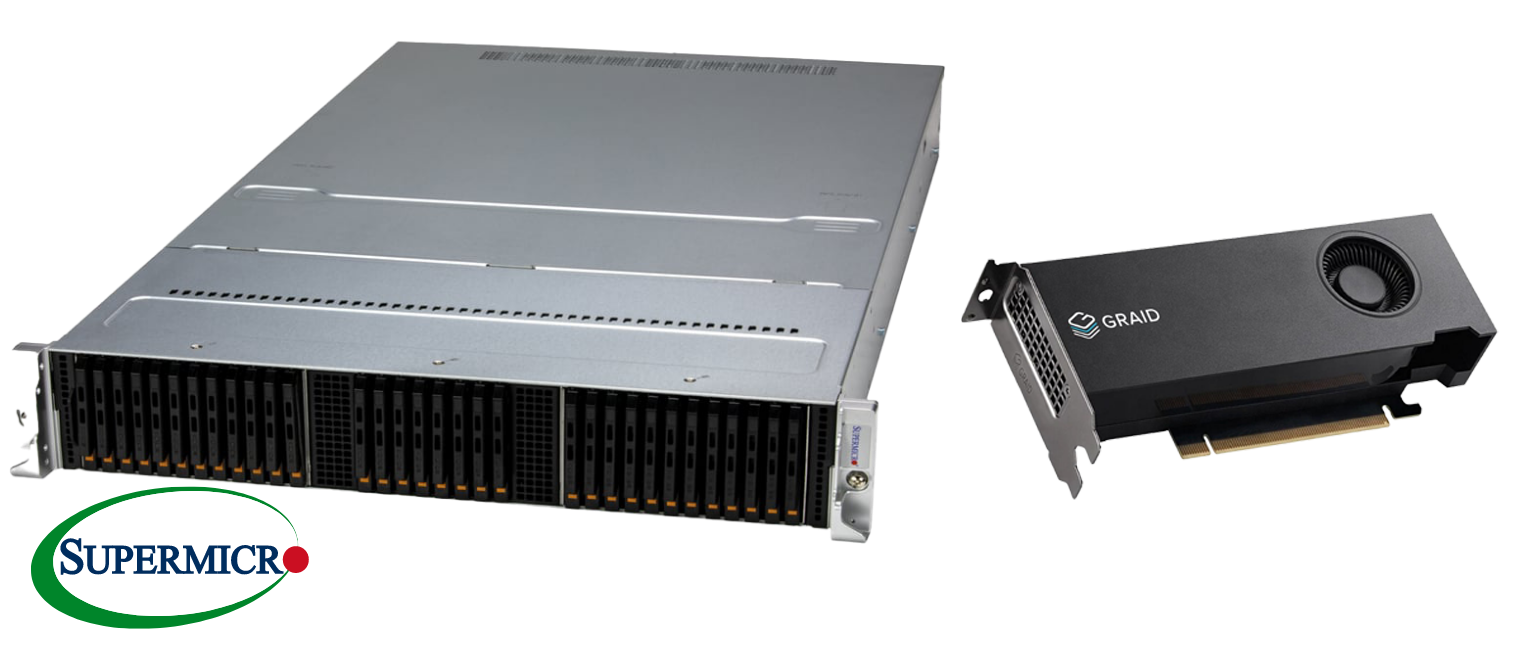

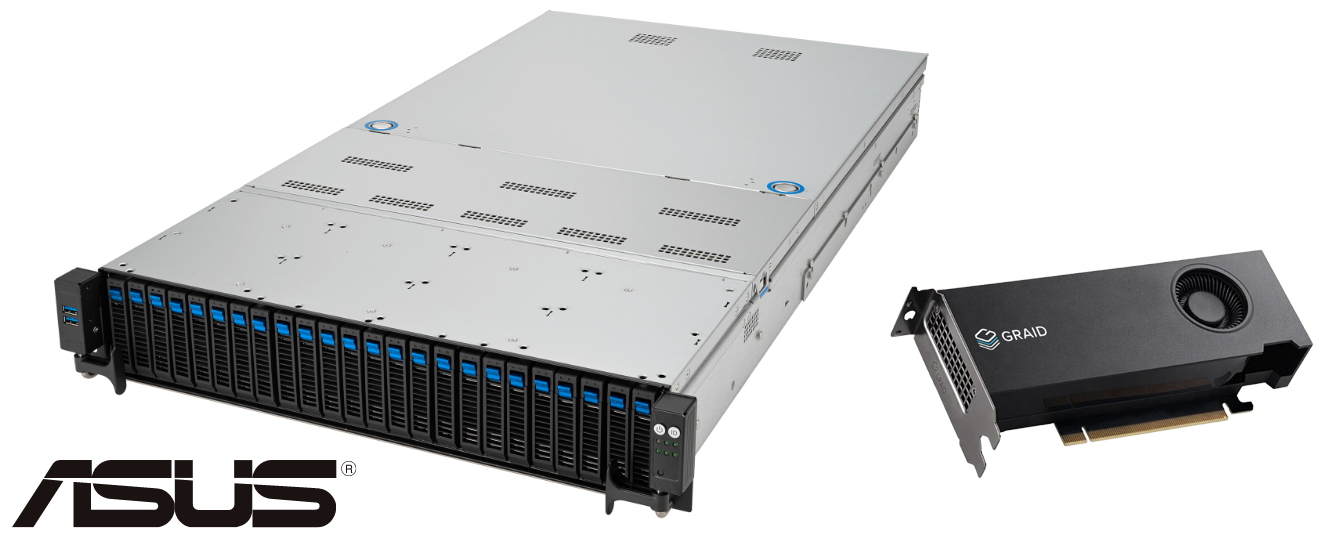

SupremeRAID™ 搭載にお勧めのモデル（Server）
| SWGR-S2UEU-32NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | AMD EPYC 9004 x1 |
| MEM | DDR5-4800 ECC RDIMM x24 upto 6TB |
| NVMe SSD | E3.S x32 |
| 空きスロット | PCIe Gen5 x16 x1slot OCP3.0(Gen5 x16) x2slot |
| SWGR-S2UXD-24NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | Intel 4th Gen Xeon Scalable x2 |
| MEM | DDR5-4800/4400 ECC RDIMM x32 upto 8TB |
| NVMe SSD | E3.S x24 |
| 空きスロット | PCIe Gen5 x16 x1slot OCP3.0(Gen5 x16) x2slot |
| SWGR-G2UXD-24NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | Intel 4th Gen Xeon Scalable x2 |
| MEM | DDR5-4800/4400 ECC RDIMM x32 upto 8TB |
| NVMe SSD | U.2 x24 |
| 空きスロット | PCIe Gen5 x16 x3slot |
| SWGR-AR2UXD-24NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | Intel 4th Gen Xeon Scalable x2 |
| MEM | DDR5-4800/4400 ECC RDIMM x32 upto 8TB |
| NVMe SSD | U.2 x24 |
| 空きスロット | PCIe Gen5 x16 x1slot OCP3.0(Gen5 x16) x2slot |
| SWGR-A2UED-24NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | AMD EPYC 9004 x2 |
| MEM | DDR5-4800/4400 ECC RDIMM x24 upto 6TB |
| NVMe SSD | U.2 x24 |
| 空きスロット | PCIe Gen5 x16 x3slot OCP3.0(Gen5 x16) x1slot |
| SWGR-A2UEU-12NV | |
|---|---|
| 筐体サイズ | 2U |
| CPU | AMD EPYC 9004 x1 |
| MEM | DDR5-4800/4000 ECC RDIMM x24 upto 6TB |
| NVMe SSD | U.2 x12 |
| 空きスロット | PCIe Gen5 x16 x2slot OCP3.0(Gen5 x16) x1slot |
SupremeRAID™ は多数の製品と組み合わせてご提案が可能です。
お気軽にお問い合わせください。
評価機もございます。
各RAID方式 機能比較
| 機能 | SupremeRAID™ | ソフトウェアRAID | ハードアシスト SW-RAIDVROC |
ハードウェアRAID |
|---|---|---|---|---|
| 対応RAID | RAID0,1,5,6,10 | RAID0,1,5,6,10 | RAID0,1,5,10 | RAID0,1,5,6,10,50,60 |
| リモート通知機能 | メール通知 ※GUI実装予定（2024前半〜） |
OSによる | プラットフォームによる | 管理ツールあり |
| カードの冗長化 （Conroller Failover） |
⚫︎ ※負荷分散が可能 |
× | × | × |
SupremeRAID™複数搭載による負荷分散
※タップで拡大します
SupremeRAID™ 複数搭載による冗長化
※タップで拡大します
FAQ
SupremeRAID™とNVIDIA製GPUとの相違点を教えてください。
カード自体はNVIDIA製のGPUです。ファームウェア等の差異はありません。相違点はブラケットが異なり、画面出力用ポートはありません。
同じGPUを既に持ってるのでライセンスだけ購入したい。
ライセンスのみの購入はできません。ご了承ください。
NVMe SSDを後から追加して、オンラインで容量拡張が出来ますか?
拡張はできません。バックアップ取得後、SupremeRAID™のボリュームを再構築してください。現在オンライン容量拡張に対応したドライバを開発中です。
保証・サポートについて
保証期間は3年(標準)/5年となっております。
SupremeRAID™ の販売方法は?特定のパートナーやユーザーはいますか?
サンウェイテクノロジー株式会社はGraid Technology社の国内正規代理店です。
どのようなアプリケーションにSupremeRAID™ソリューションが適していますか?
AI/HPC、スマートシティ、自動運転、電子商取引など、ビッグデータの読み取り、書き込み、分析が必要なアプリケーションです。
評価用サンプルはありますか？
カード単体、GRAID構築済サーバー/ワークステーション一式どちらも評価機のご用意がございます。
実機貸出・リモート評価が可能です。(https://www.sunwaytech.co.jp/contact/)にお問合せください。
