製品情報

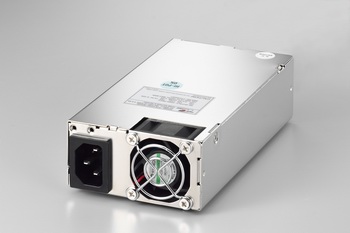

P1S-5200V(200W)

製品種別 電源 (Zippy)
電源の種類 Mini 1U Single
製品説明

製品仕様

wattage 200W
solution Server ,Workstation ,Storage System ,IPC
dimension_mm 150x81.5x40.3
dimension_inch 5.9x3.21x1.59
input_spec VOLTAGE: 90~264VAC FULL RANGE FREQUENCY: 47~63HZ INPUT CURRENT:3A (RMS) FOR 115 VAC / 1.5A (RMS) FOR 230 VAC INRUSH CURRENT:35A MAX. FOR 115 VAC / 70A MAX. FOR 230 VAC
dc_output Output VoltageOutput Current Min.Output Current Max.Regulation LoadRegulation LineOutput Ripple & Noise Max.[P-P]+5V014±5%±1%50mV+12V0.116±5%±1% 120mV -12V00.3±10%±1%120mV+3.3V012±5%±1%50mV+5VSB02.5±5%±1%50mV-5V00.3±5%±1%100mV
* -5V IS OPTION AND WE DID NOT PUT -5V IN OUT STANDARD MODEL
* +5V AND +3.3V TOTAL OUTPUT MAX: 70W
* +5V, +3.3V, +12V, -12V TOTAL OUTPUT MAX: 188W
* TOTAL POWER: 200W


features * TEMPERATURE RANGE:OPERATING 0℃~50℃, STORAGE -20℃~80℃
* HOLD UP TIME:16mS MINIMUM AT 115V FULL LOAD
* DIELECTRIC WITHSTAND:INPUT/OUTPUT 1800 VAC FOR 1 SECOND INPUT TO FRAME GROUND 1800 VAC FOR 1 SECOND
* EFFICIENCY:Power supply efficiency typical 80%(+/-2%) at 230Vin and Load condition: 12V10.43A;5V/7.33A;3.3V/7.33A;-12V/0.21A;5Vsb/2.17A
* POWER GOOD SIGNAL:ON DELAY 100mS TO 550mS,OFF DELAY 1mS
* OVER POWER PROTECTION:110~160% MAX
* OVER VOLTAGE PROTECTION: +3.3V→3.6~4.3V, +5V→5.6~6.5V, +12V→13.2~15V
* SHORT CIRCUIT PROTECTION: +5V, +3.3V, +12V, -12V, +5VSB
* SAFETY : TO MEET UL, TUV, CCC, CSA 22.2 NO 60950
* LEAKAGE CURRENT: 3.5MA MAX. AT NOMINAL VOLTAGE 264VAC

*THE POWER-SUPPLY IS FOR CHASSIS-ASSEMBLY ONLY AND IS NOT ALLOWED TO BE OPERATED AS STAND-ALONE COMPONENT. FINAL ASSEMBLY HAS TO COMPLY WITH CORRESPONDING EMC- AND SAFETY-REGULATIONS.
pdf CB:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CB/P1S-5xxxV,P1S-3xxxV-R%20CB.pdf TUV:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/TUV/P1S-5xxxV,P1S-3xxxV-R%20TUV%20EN60950-1-2006.pdf CCC:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CCC/P1S-5xxxV,P1S-3xxxV-R%20CCC.pdf MTBF(RoHS):http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/MTBF/P1S-5200V(RoHS).pdf CE(Radiation):http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/CE/P1S-5200V%20(Radiation).pdf FCC:http://www.zippy.com.tw//backend/DownLoad/DownLoad/Power/FCC/P1S-5200V%20FCC.pdf
